Produktmodell:HQ30150

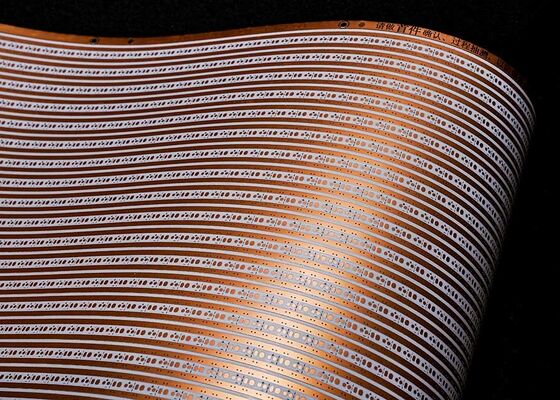

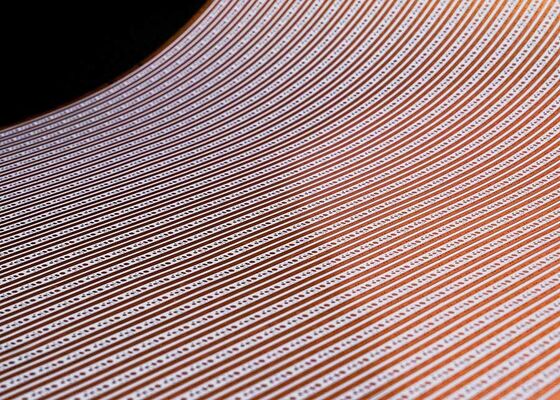

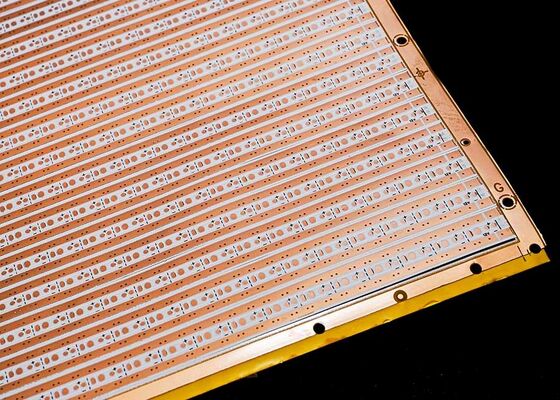

Produktname: Flexible LED-Streifen-Leiterplatte
Produktmerkmale: Doppellagige Platine mit doppelseitiger weißer Folie, schwarze Schrift, OSP-Antioxidans

Produktspezifikationen:2025-75LED/Stück-7,9*501,5-12V doppelseitige Platine, weiße Folie, FPCB

Haupttechnische Parameter:

Präzisions-FPC: Die maximale Größe beträgt 240 x 500 mm (Grenze 250 x 500 mm), die Mindestgröße ist unbegrenzt. Rollenmaterialplatine: maximale Breite 240 mm, maximale Länge 100 Meter.

• Die einlagige Platinenstruktur ist einfach und wird im Allgemeinen in der industriellen Steuerung, elektronischen Instrumenten und anderen Bereichen mit relativ einfachen Schaltungen verwendet.
• Im Vergleich zu einlagigen FPCs verfügen doppelseitige Platinen über zwei Kupferschichten, erhöhte Vias und gebildete leitfähige Bahnen. Sie werden im Allgemeinen in Mobiltelefonen, Automobilinstrumenten und anderen Produkten verwendet.

Die Lötstopplackfarben von FPCs sind Gelb, Schwarz und Weiß. Empfehlung: Gelb. Gelbe Folie ist für die überwiegende Mehrheit der Produkte geeignet, wie z. B. verschiedene Kabelprodukte. Schwarze Folie wird häufig in High-End- oder lichtabsorbierenden Produkten verwendet, wie z. B. Autos, Mobiltelefone, LED-Displays usw. Weiße Folie hat im Vergleich zur gelben Folie eine zusätzliche weiße Beschichtung und wird häufig in Produkten verwendet, die Reflexion erfordern, wie z. B. Beleuchtungskörper, LED-Displays, medizinische Schönheitsgeräte usw.

• Optionen für einlagige Präzisions-FPC-Platinen sind 18 µm (0,5 oz) und 35 µm (1 oz);
• Die doppellagige Präzisions-FPC-Platine kann aus 12 µm (0,33 oz), 18 µm (0,5 oz) und 35 µm (1 oz) ausgewählt werden.
• Einlagige Standard-FPC-Platinen können 18 µm/25 µm/35 µm (1 oz)/50 µm wählen;
• Doppellagige Standard-FPC-Platinen können aus 18-25 µm, 25-25 µm, 35-35 µm oder 35-70 µm ausgewählt werden.

Unter normalen Umständen gilt: Je kleiner die Schwierigkeit, desto höher die Fehlerrate. Es wird generell empfohlen, mindestens 3 mil zu verwenden.

1. Beratung

   16 Jahre Fokus auf Design und F&E-Fertigung von FPC-Flexplatinen, um Kunden personalisierte Lösungen, Designzeichnungen, Entwicklung neuer Produkte und entsprechende technische Unterstützung zu bieten.

2. Angebot

   Muster- oder Batch-Angebot desselben Typs von Technologie, Materialien, fortschrittliche Technologie, Preisnachlässe, um Kosten für Kunden erheblich zu sparen.

3. Professionalität

   Unser Unternehmen verfügt über fortschrittliche Geräte und Produktionstechnologien aus Deutschland, Japan, Taiwan und anderen Regionen, professionelle Produktion, Skalierung. Unsere Fabrik erstreckt sich über eine Fläche von fast 20.000 Quadratmetern, mit mehr als 800 Mitarbeitern und 50 erfahrenen technischen Kernkräften.

4. Design

   Bieten Sie Kunden Lösungen zur Finalisierung einer Reihe internationaler Systemzertifizierungen. Wir können Substratproduktion, Verdrahtung, Prinzipplanung, Formenbau, Bestückung, Stecken und Öffnen von Stahlsieben als One-Stop-Service anbieten. 16 Jahre professionelle und technische Erfahrung, Ihrer Wahl und Ihrem Vertrauen würdig.

5. Musterfertigung

   Wir sind auf FPC-Musterfertigung und kundenspezifische Dienstleistungen spezialisiert. Das Unternehmen verfügt über eine beschleunigte Produktionslinie, z. B. können Muster von doppelseitigen Flexplatinen innerhalb von 5-7 Tagen fertiggestellt werden.

Alle Fotos auf dieser Website sind echt. Aufgrund von Änderungen der Beleuchtung und der Bildschirmauflösung kann das von Ihnen gesehene Bild einen gewissen Grad an chromatischen Aberrationen aufweisen. GongDong HongQi ist ein professioneller Leiterplattenhersteller mit 16-jähriger Geschichte in China. Unsere Produkte werden jedes Jahr aktualisiert und aufgerüstet. Wir sind spezialisiert auf alle Arten von FPC-Musterfertigung und kundenspezifischen Dienstleistungen. Wenn Sie an unseren Produkten interessiert sind, teilen Sie uns bitte Ihre Anforderungen mit. Wir helfen Ihnen, professionelle Lösungen, Substratproduktion, Verdrahtung, Prinzipplanung, Formenbau, Bestückung, Stecken und andere One-Stop-Services anzubieten.

Bitte kontaktieren Sie uns online oder per E-Mail. Unser professionelles Vertriebsteam wird Sie persönlich betreuen. Vielen Dank für Ihre Zeit.
