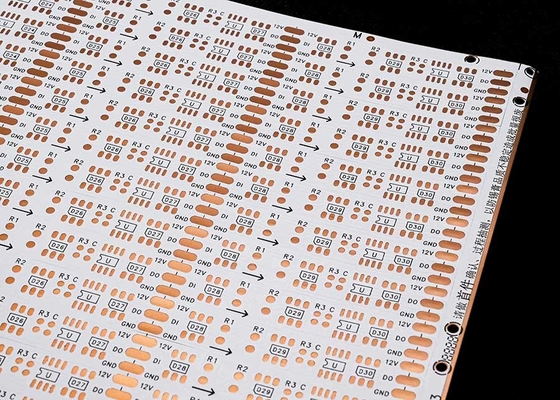

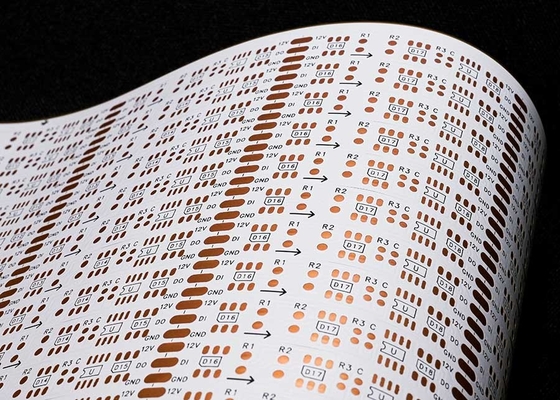

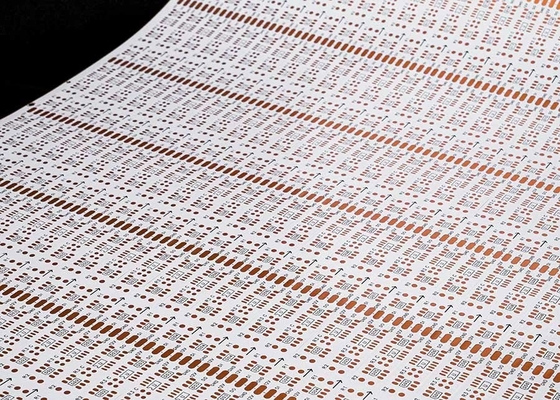

Doppelseitige Platine Weißfilm FPCB 5050 LED-Streifen Flexible Leiterplatte mit 30 LED-Lichtern

Produktbeschreibung:

Produktmodell:HQ30130
Produktname: Flexible LED-Streifen Leiterplatte
Produktmerkmale: Doppellagige Platine mit doppelseitigem Weißfilm Schwarze Schrift OSP Antioxidans

Produktspezifikationen:5050 LED-Streifen Flexible Leiterplatte, 30 Lichtpunkte pro Stück, Größe: 9,5*503,5 mm, 12V doppelseitige Platine Weißfilm FPCB

FPC-Konstruktionsparameter

Haupttechnische Parameter:

1.Über Abmessungen:

Präzisions-FPC: Die maximale Größe beträgt 240 x 500 mm (Grenze 250 x 500 mm), und es gibt keine Begrenzung für die Mindestgröße. Rollenmaterialplatine: maximale Breite 240, maximale Länge 100 Meter.

2. Anzahl der Lagen auf der Platine

• Die einlagige Platinenstruktur ist einfach und wird im Allgemeinen in der industriellen Steuerung, elektronischen Instrumenten und anderen Bereichen mit relativ einfachen Schaltungen verwendet.
• Im Vergleich zu einlagigen FPCs verfügen doppelseitige Platinen über zwei Kupferschichten, erhöhte Vias und gebildete leitfähige Bahnen. Sie werden im Allgemeinen in Mobiltelefonen, Automobilinstrumenten und anderen Produkten verwendet.

3. Löt Maskenfarbe

Die Lötmaskenfarben von FPC sind Gelb, Schwarz und Weiß. Empfehlung zur Verwendung von Gelb, Gelber Film ist für die überwiegende Mehrheit der Produkte geeignet, wie z. B. verschiedene Kabelprodukte. Schwarzer Film wird häufig in High-End- oder lichtabsorbierenden Produkten verwendet, wie z. B. Autos, Mobiltelefone, LED-Anzeigen usw. Weißer Film hat im Vergleich zu gelbem Film eine zusätzliche weiße Beschichtung und wird häufig in Produkten verwendet, die Reflexion erfordern, wie z. B. Beleuchtungskörper, LED-Anzeigen, medizinische Schönheitsprodukte usw.

4. Kupferfolienstärke

• Präzisions-FPC-Einseitenplattenoptionen umfassen 18 um (0,5 oz) und 35 um (1 oz);
• Die Präzisions-FPC-Doppelschichtplatine kann aus 12 um (0,33 oz), 18 um (0,5 oz) und 35 um (1 oz) ausgewählt werden.
• Normale FPC-Einseitenplatten können 18 um/25 um/35 um (1 oz)/50 um wählen;
• Normale FPC-Doppelschichtplatinen können aus 18-25 um, 25-25 um, 35-35 um oder 35-70 um ausgewählt werden.

5. Minimale Leiterbahnbreite/Leiterbahnabstand

Unter normalen Umständen gilt: Je kleiner die Schwierigkeit, desto höher die Fehlerrate, und es wird im Allgemeinen empfohlen, mindestens 3 mil zu verwenden.

Serviceprozess

1. Beratung

16 Jahre Fokus auf FPC Flexible Leiterplattendesign und F&E-Fertigung, um Kunden personalisierte Lösungen, Designzeichnungen, Entwicklung neuer Produkte und verwandte technische Unterstützung anzubieten.

2. Angebot

Muster- oder Chargenpreisangebot für die gleiche Art von Technologie, Materialien, fortschrittliche Technologie, Preisnachlässe, um den Kunden Kosten erheblich zu sparen.

3. Professionell

Unser Unternehmen verfügt über fortschrittliche Ausrüstung und Produktionstechnologie aus Deutschland, Japan, Taiwan und anderen Regionen, professionelle Produktion, Skalierung. Unsere Fabrik erstreckt sich über eine Fläche von fast 20.000 Quadratmetern, mit mehr als 800 Mitarbeitern und 50 erfahrenen technischen Kernkräften.

4. Design

Bieten Sie Kunden Lösungen zur Finalisierung einer Reihe internationaler Systemzertifizierungen, können Substratproduktion, Verdrahtung, Prinzipplanung, Formen, Bestückung, Stecken und offene Stahlmaschen als One-Stop-Service anbieten, 16 Jahre professionelle und technische Kompetenz, Ihrer Wahl und Ihrem Vertrauen würdig.

5. Musterfertigung

Wir sind spezialisiert auf FPC-Musterfertigung und kundenspezifische Dienstleistungen, das Unternehmen verfügt über eine beschleunigte Produktionslinie, z. B. können Muster von doppelseitigen flexiblen Leiterplatten innerhalb von 5-7 Tagen fertiggestellt werden.

Zertifikate und Auszeichnungen

Bitte beachten Sie:

Alle Fotos auf dieser Website sind echt. Aufgrund von Änderungen der Beleuchtung, des Aufnahme-Winkels und der Bildschirmauflösung kann das von Ihnen gesehene Bild einen gewissen Grad an chromatischen Aberrationen aufweisen. GongDong HongQi ist ein professioneller Leiterplattenhersteller mit 16-jähriger Geschichte in China. Unsere Produkte werden jedes Jahr aktualisiert und aufgerüstet und wir sind spezialisiert auf alle Arten von FPC-Musterfertigung und kundenspezifischen Dienstleistungen. Wenn Sie an unseren Produkten interessiert sind, teilen Sie uns bitte Ihre Anforderungen mit, wir helfen Ihnen, professionelle Lösungen, Substratproduktion, Verdrahtung, Prinzipplanung, Formen, Bestückung, Stecken und andere One-Stop-Services anzubieten.

Bitte kontaktieren Sie uns online oder per E-Mail,und wir werden Ihnen einen persönlichen Service von unserem professionellen Vertriebsteam bieten.Vielen Dank für Ihre Zeit.
