Wie entwirft man eine Leiterplatte?

Wir sind professionelle Hersteller von flexiblen Leiterplatten, können FPC-Flexible-Leiterplatten, FPC-Flexible-Leiterplatten, HDI-Leiterplatten, SMD-LED-Streifen, COB-LED-Streifen, PCB-Leiterplattendesign, flexible LED-Bildschirme, elektronische Leiterplatten, Leiterplattenbestückung, Leiterplattenbestückung und so weiter anbieten.

Produktbeschreibung:

Produktmodell: HQ040

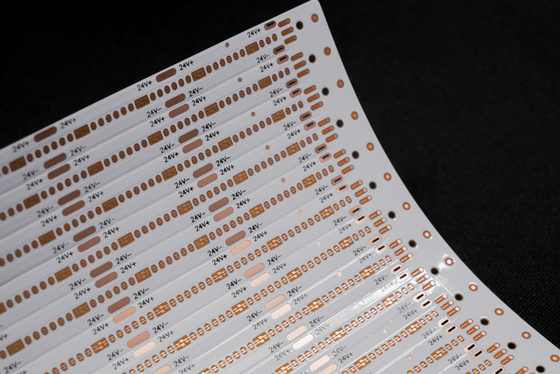

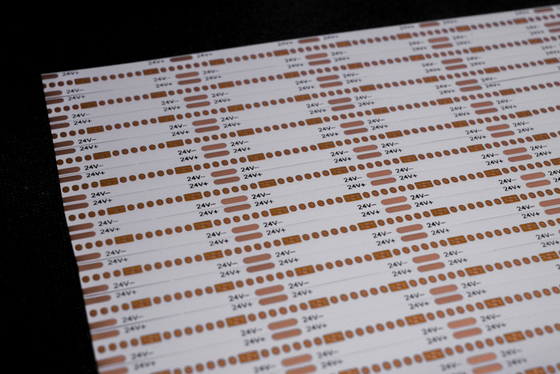

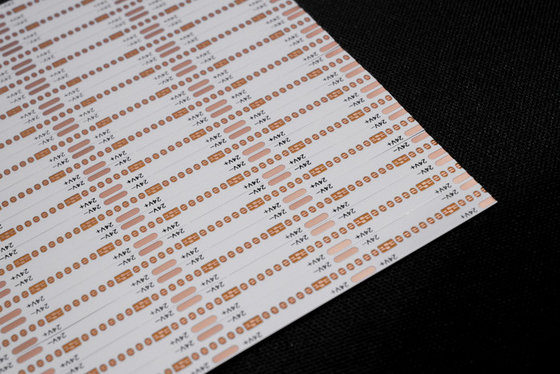

Produktname: LED-Streifenplatine
Produktmerkmale: Doppellagige Leiterplatte, doppelseitige weiße Folie, schwarzer Text, OSP-Antioxidans

Produktspezifikationen:

1. Wir sind der Hersteller von flexiblen Leiterplatten und FPCs. Nach Ihren Bedürfnissen können wir verschiedene Materialstärken und Prozessanforderungen für LED-Streifen-FPCs, Präzisions-FPCs, bunte LED-Streifen-FPCs und andere flexible LED-Leiterplatten mit ein-, zweiseitigen und mehrlagigen Schichten anpassen.

2. Gute Flexibilität und Biegefestigkeit

Die Fabrik verfügt über einen professionellen Biegetester. Jede Charge von Materialien durchläuft Zehntausende von Biegetests vor der Massenproduktion, um die Produktqualität zu gewährleisten.

FPC-Designparameter

Haupttechnische Parameter:

1. Über Abmessungen:

Präzisions-FPC: Die maximale Größe beträgt 240 x 500 mm (Grenze 250 x 500 mm), und es gibt keine Begrenzung für die Mindestgröße. Rollenmaterialplatine: maximale Breite 240 mm, maximale Länge 100 Meter.

2. Anzahl der Lagen auf der Platine

• Die einlagige Platinenstruktur ist einfach und wird im Allgemeinen in der industriellen Steuerung, elektronischen Instrumenten und anderen Bereichen mit relativ einfachen Schaltungen verwendet.
• Im Vergleich zu einlagigen FPCs verfügen doppelseitige Platinen über zwei Kupferschichten, zusätzliche Vias und gebildete leitfähige Bahnen. Sie werden im Allgemeinen in Mobiltelefonen, Automobilinstrumenten und anderen Produkten verwendet.

3. Lötstopplackfarbe

Die Lötstopplackfarben von FPCs sind Gelb, Schwarz und Weiß. Es wird empfohlen, Gelb zu verwenden. Gelbe Folie ist für die überwiegende Mehrheit der Produkte geeignet, wie z. B. verschiedene Kabelprodukte. Schwarze Folie wird häufig in High-End- oder lichtabsorbierenden Produkten verwendet, wie z. B. Autos, Mobiltelefone, LED-Anzeigen usw. Weiße Folie hat im Vergleich zu gelber Folie eine zusätzliche weiße Beschichtung und wird häufig in Produkten verwendet, die Reflexion erfordern, wie z. B. Beleuchtungskörper, LED-Anzeigen, medizinische Schönheitsprodukte usw.

4. Dicke der Kupferschicht

• Die Optionen für einlagige Präzisions-FPCs umfassen 18 µm (0,5 oz) und 35 µm (1 oz);
• Die doppellagige Präzisions-FPC-Platine kann aus 12 µm (0,33 oz), 18 µm (0,5 oz) und 35 µm (1 oz) ausgewählt werden.
• Die einlagige Standard-FPC-Platine kann 18 µm/25 µm/35 µm (1 oz)/50 µm wählen;
• Die doppellagigen Standard-FPC-Platinen können aus 18-25 µm, 25-25 µm, 35-35 µm oder 35-70 µm ausgewählt werden.

5. Minimale Leiterbahnbreite/Leiterbahnabstand

Unter normalen Umständen gilt: Je kleiner die Schwierigkeit, desto höher die Fehlerrate, und es wird im Allgemeinen empfohlen, mindestens 3 mil zu verwenden.

Serviceprozess

1. Beratung

   16 Jahre Fokus auf FPC-Flexible-Leiterplattendesign und F&E-Fertigung, um Kunden personalisierte Lösungen, Designzeichnungen, Entwicklung neuer Produkte und verwandte technische Unterstützung anzubieten.

2. Angebot

   Muster- oder Chargenpreis für den gleichen Technologietyp, Materialien, fortschrittliche Technologie, Preisnachlässe, um Kunden Kosten erheblich zu sparen.

3. Professionell

   Unser Unternehmen verfügt über fortschrittliche Geräte und Produktionstechnologien aus Deutschland, Japan, Taiwan und anderen Regionen, professionelle Produktion, Skalierung. Unsere Fabrik erstreckt sich über eine Fläche von fast 20.000 Quadratmetern, mit mehr als 800 Mitarbeitern und 50 erfahrenen technischen Kernkräften.

4. Design

   Bieten Sie Kunden Lösungen zur Finalisierung einer Reihe internationaler Systemzertifizierungen. Wir können Substratproduktion, Verdrahtung, Prinzipplanung, Formenbau, Bestückung, Steckverbindungen und Öffnen von Stahldrahtgittern als One-Stop-Service anbieten. 16 Jahre professionelle und technische Kompetenz, die Ihre Wahl und Ihr Vertrauen wert ist.

5. Musterfertigung

   Wir sind spezialisiert auf FPC-Musterfertigung und kundenspezifische Dienstleistungen. Das Unternehmen verfügt über eine beschleunigte Produktionslinie, z. B. können doppelseitige FPC-Muster innerhalb von 5-7 Tagen fertiggestellt werden.
