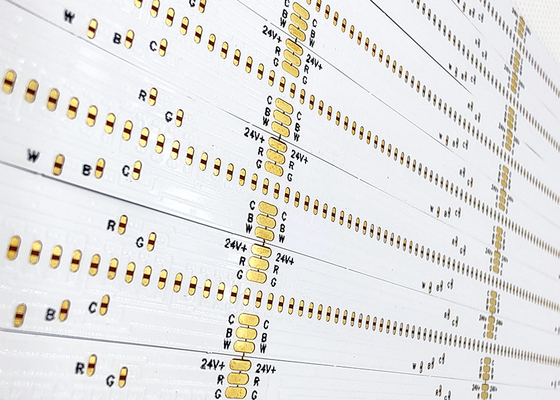

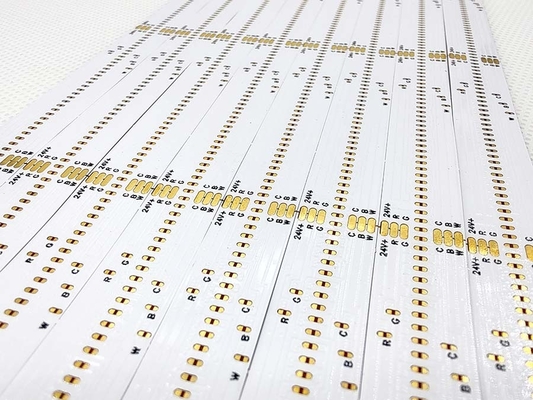

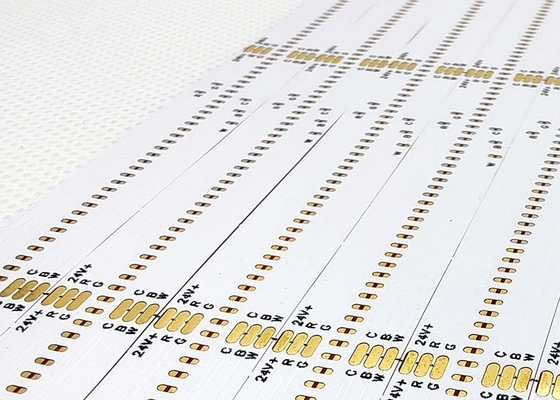

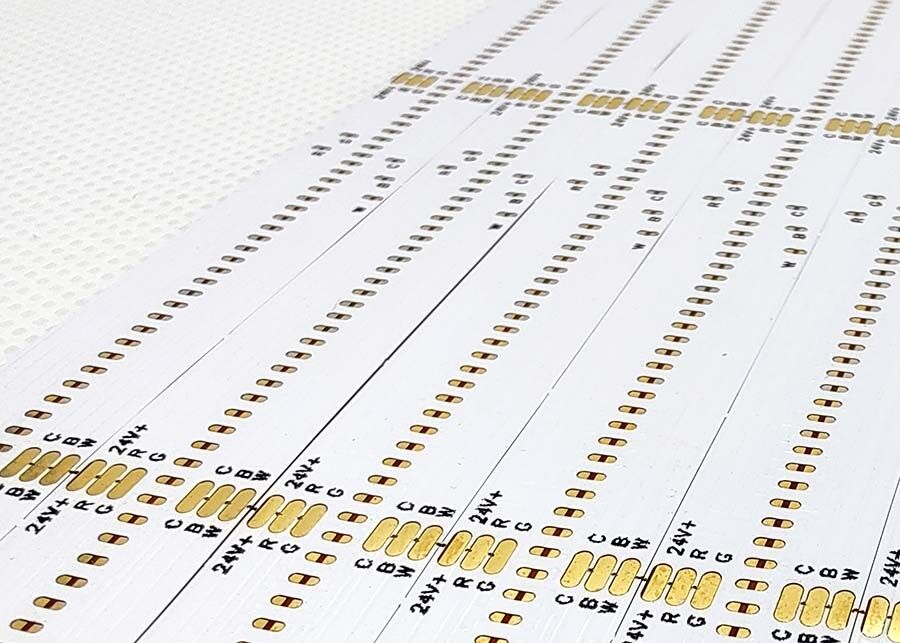

Doppellagige Platine COB PCB mit Weißer Platine und Schwarzem Textdesign für LED-Flexplatine

Produktbeschreibung:

Produktmodell:HQ057
Produktname:COB-Lichtstreifen-Leiterplatte
Produkteigenschaften: Doppellagige Platine, doppelseitige Folienbeschichtung, weiße Platine, schwarzer Text, OSP-Antioxidans

Produktspezifikationen:

1. Wir sind der Hersteller von Flex-Leiterplatten und FPCs. Wir passen verschiedene Materialstärken und Prozessanforderungen an Ihre Bedürfnisse an. Endlos lange COB-Lichtstreifen-Leiterplatten, bunte LED-Streifen-FPCs und andere LED-Flexplatinen mit ein-, doppelseitiger und mehrlagiger Ausführung.

2. Gute Flexibilität und Biegefestigkeit

Die Fabrik verfügt über einen professionellen Biegetester. Jede Materialcharge wird vor der Massenproduktion Zehntausenden von Biegetests unterzogen, um die Produktqualität zu gewährleisten.

FPC-Designparameter

Haupttechnische Parameter:

1. Über

Abmessungen: Präzisions-FPC: Die maximale Größe beträgt 240 x 500 mm (Grenze 250 x 500 mm), und es gibt keine Begrenzung für die Mindestgröße. Rollenmaterialplatine: maximale Breite 240 mm, maximale Länge 100 Meter.

2. Anzahl

der Platinenlagen Die einlagige Platinenstruktur ist einfach und wird im Allgemeinen in der industriellen Steuerung, elektronischen Instrumenten und anderen Bereichen mit relativ einfachen Schaltungen verwendet.

• Im Vergleich zu einlagigen FPCs verfügen doppelseitige Platinen über zwei Kupferschichten, zusätzliche Vias und gebildete leitfähige Bahnen. Sie werden im Allgemeinen in Mobiltelefonen, Automobilinstrumenten und anderen Produkten verwendet.
• 3. Lötstopplackfarbe

Die Lötstopplackfarben von FPCs sind Gelb, Schwarz und Weiß. Gelb wird empfohlen. Gelbe Folie ist für die überwiegende Mehrheit der Produkte geeignet, wie z. B. verschiedene Kabelprodukte. Schwarze Folie wird häufig in High-End- oder lichtabsorbierenden Produkten verwendet, wie z. B. Autos, Mobiltelefone, LED-Anzeigen usw. Weiße Folie hat im Vergleich zu gelber Folie eine zusätzliche weiße Beschichtung und wird oft in Produkten verwendet, die Reflexion erfordern, wie z. B. Beleuchtungskörper, LED-Anzeigen, medizinische Schönheitsgeräte usw. 4. Dicke der Kupferschicht

Präzisions-FPC-Einseitenplattenoptionen umfassen 18 µm (0,5 oz) und 35 µm (1 oz);

Die Präzisions-FPC-Doppelschichtplatine kann aus 12 µm (0,33 oz), 18 µm (0,5 oz) und 35 µm (1 oz) gewählt werden.

• Gewöhnliche FPC-Einseitenplatten können 18 µm/25 µm/35 µm (1 oz)/50 µm wählen;
• Gewöhnliche FPC-Doppelschichtplatinen können aus 18-25 µm, 25-25 µm, 35-35 µm oder 35-70 µm gewählt werden.
• 5. Minimale Leiterbahnbreite/Leiterbahnabstand
• Unter normalen Umständen gilt: Je kleiner die Schwierigkeit, desto höher die Fehlerrate, und es wird im Allgemeinen empfohlen, mindestens 3 mil zu verwenden.

Serviceprozess

1. Beratung

16 Jahre Fokus auf Design und F&E-Fertigung von FPC-Flexplatinen, um Kunden personalisierte Lösungen, Designzeichnungen, Entwicklung neuer Produkte und verwandte technische Unterstützung zu bieten.

2. Angebot

Muster- oder Chargenangebot der gleichen Art von Technologie, Materialien, fortschrittliche Technologie, Preisnachlässe, um die Kosten für die Kunden erheblich zu senken.

3. Professionell

Unser Unternehmen verfügt über fortschrittliche Geräte und Produktionstechnologien aus Deutschland, Japan, Taiwan und anderen Regionen, professionelle Produktion, Skalierung. Unsere Fabrik erstreckt sich über eine Fläche von fast 20.000 Quadratmetern, mit mehr als 800 Mitarbeitern und 50 erfahrenen technischen Kernkräften.

4. Design

Bieten Sie Kunden Lösungen zur Finalisierung einer Reihe internationaler Systemzertifizierungen. Wir können Substratproduktion, Verdrahtung, Prinzipplanung, Formenbau, Bestückung, Steckverbindungen und offene Stahlgitter als One-Stop-Service anbieten. 16 Jahre professionelle und technische Erfahrung, würdig Ihrer Wahl und Ihres Vertrauens.

5. Mustererstellung

Wir sind spezialisiert auf FPC-Mustererstellung und kundenspezifische Dienstleistungen. Das Unternehmen verfügt über eine beschleunigte Produktionslinie, z. B. können Muster von doppelseitigen Flexplatinen innerhalb von 5-7 Tagen fertiggestellt werden.

Zertifikate und Auszeichnungen

Bitte beachten Sie:

Alle Fotos auf dieser Website sind echt. Aufgrund von Änderungen der Beleuchtung, des Aufnahmewinkels und der Bildschirmauflösung kann das von Ihnen gesehene Bild einen gewissen Grad an chromatischen Aberrationen aufweisen. GongDong HongQi ist ein professioneller Leiterplattenhersteller mit 16-jähriger Geschichte in China. Unsere Produkte werden jährlich aktualisiert und aufgerüstet. Wir sind spezialisiert auf alle Arten von FPC-Mustererstellung und kundenspezifischen Dienstleistungen. Wenn Sie an unseren Produkten interessiert sind, teilen Sie uns bitte Ihre Anforderungen mit. Wir helfen Ihnen, professionelle Lösungen, Substratproduktion, Verdrahtung, Prinzipplanung, Formenbau, Bestückung, Steckverbindungen und andere One-Stop-Services anzubieten.

Bitte kontaktieren Sie uns online oder per E-Mail.

und wir werden Ihnen einen persönlichen Service von unserem professionellen Vertriebsteam bieten.

Vielen Dank für Ihre Zeit.
