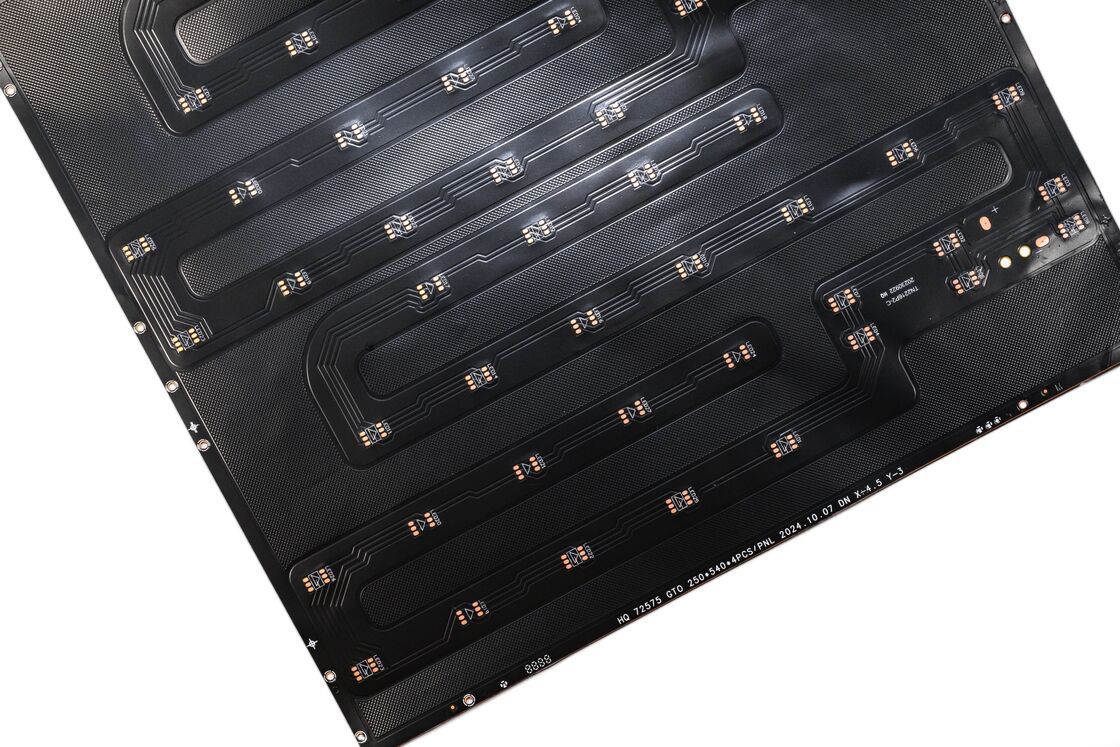

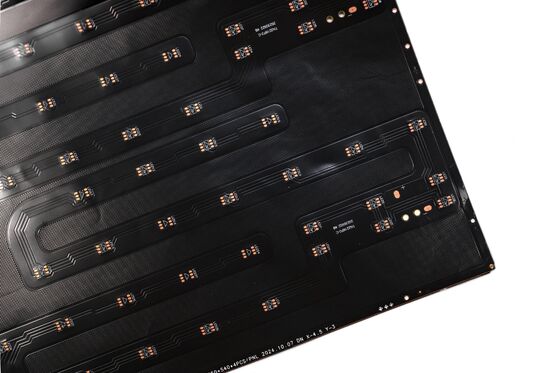

Flexible Leiterplattenbaugruppe, Doppelschicht-Leiterplatten-Fabrik-Direktverkauf

Produktbeschreibung:

Produktspezifikationen:

1. Wir sind der Hersteller flexibler Leiterplatten und FPCs und können je nach Bedarf unterschiedliche Materialstärken und Prozessanforderungen für LED-Lichtleisten FPC, Präzisions-FPC, bunte LED-Streifen FPC und andere flexible LED-Leiterplatten mit einseitiger, doppelseitiger und mehrschichtiger Ausführung anpassen.

2. Gute Flexibilität und Biegefestigkeit

Die Fabrik verfügt über einen professionellen Biegetester, der jede Materialcharge vor der Massenproduktion Zehntausenden Biegetests unterzieht, um die Produktqualität sicherzustellen.

FPC-Designparameter

Wichtigste technische Parameter:

1.Über Abmessungen:

Präzisions-FPC: Die maximale Größe beträgt 240 x 500 mm (Limit 250 x 500 mm), und die Mindestgröße ist unbegrenzt. Rollenmaterialplatte: maximale Breite 240. maximale Länge 100 Meter.

2. Anzahl der Schichten auf der Platine

• Die einschichtige Platinenstruktur ist einfach und wird im Allgemeinen in industriellen Steuerungen, elektronischen Instrumenten und anderen Bereichen mit relativ einfachen Schaltkreisen verwendet.
• Im Vergleich zu einschichtigem FPC verfügen doppelseitige Leiterplatten über zwei Lagen Kupferfolie, mehr Durchkontaktierungen und geformte Leiterbahnen. Sie werden im Allgemeinen in Mobiltelefonen, Automobilinstrumenten und anderen Produkten verwendet.

3. Farbe der Lötmaske

Die Lötmaskenfarben von FPC sind Gelb, Schwarz und Weiß. Wir empfehlen die Verwendung von Gelb. Gelbe Folie eignet sich für die meisten Produkte, z. B. verschiedene Kabelprodukte. Schwarze Folie wird häufig in hochwertigen oder lichtabsorbierenden Produkten wie Autos, Mobiltelefonen, LED-Displays usw. verwendet. Weiße Folie verfügt im Vergleich zu gelber Folie über eine zusätzliche weiße Beschichtung und wird häufig in Produkten verwendet, die Reflexion erfordern, wie z. B. Beleuchtungskörper, LED-Displays, medizinische Schönheitsprodukte usw.

4. Dicke der Kupferfolie

• Zu den Präzisions-FPC-Einzelpanel-Optionen gehören 18 µm (0,5 oz) und 35 µm (1 oz);
• Die Präzisions-FPC-Doppelschichtplatine kann aus 12 µm (0,33 oz), 18 µm (0,5 oz) und 35 µm (1 oz) ausgewählt werden.
• Gewöhnliches FPC-Einzelpanel kann zwischen 18 µm/25 µm/35 µm (1 Unze)/50 µm wählen;
• Gewöhnliche FPC-Doppelschichtplatinen können aus 18–25 µm, 25–25 µm, 35–35 µm oder 35–70 µm ausgewählt werden.

5. Mindestlinienbreite/Zeilenabstand

Unter normalen Umständen ist die Fehlerrate umso höher, je kleiner der Schwierigkeitsgrad ist. Im Allgemeinen wird empfohlen, mindestens 3 Mil zu verwenden.

Serviceprozess

1. Beratung
   Seit 16 Jahren konzentrieren wir uns auf das Design flexibler FPC-Leiterplatten und die F&E-Fertigung, um Kunden personalisierte Lösungen, Konstruktionszeichnungen, die Entwicklung neuer Produkte und den damit verbundenen technischen Support zu bieten.
2. Angebot
   Muster- oder Chargenangebote der gleichen Art von Technologie, Materialien, fortschrittlicher Technologie, Preiszugeständnisse, was den Kunden erheblich hilft, Kosten zu sparen.
3. Beruf
   Unser Unternehmen verfügt über fortschrittliche Ausrüstung und Produktionstechnologie, professionelle Produktion und Größenordnung in Deutschland, Japan, Taiwan und anderen Regionen. Unsere Fabrik erstreckt sich über eine Fläche von fast 20.000 Quadratmetern und beschäftigt mehr als 800 Mitarbeiter und 50 leitende technische Mitarbeiter.
4. Design
   Bieten Sie Ihren Kunden Lösungen für den Abschluss einer Reihe internationaler Systemzertifizierungen. Wir können Substratproduktion, Verkabelung, Prinzipdesign, Gussform, Patch, Plug-in und offenes Stahlgeflecht aus einer Hand anbieten, 16 Jahre professionelle und technische Niederschläge, die Ihrer Wahl und Ihrem Vertrauen würdig sind.
5. Musterherstellung
   Wir sind auf die Herstellung von FPC-Mustern und kundenspezifische Dienstleistungen spezialisiert. Das Unternehmen verfügt über eine beschleunigte Produktionslinie, wie zum Beispiel: Muster für flexible Leiterplatten mit zwei Panels können innerhalb von 5–7 Tagen fertiggestellt werden.

Zertifikate und Ehrungen

Bitte beachten Sie:

Alle Fotos auf dieser Website sind echt. Aufgrund von Änderungen in der Beleuchtung, dem Aufnahmewinkel und der Bildschirmauflösung kann das angezeigte Bild einen gewissen Grad an chromatischer Aberration aufweisen. GongDong HongQi ist ein professioneller Leiterplattenhersteller mit 16-jähriger Geschichte in China. Unsere Produkte werden jedes Jahr aktualisiert und verbessert. Wir sind auf alle Arten von FPC-Musterherstellungs- und kundenspezifischen Dienstleistungen spezialisiert. Wenn Sie an unseren Produkten interessiert sind, teilen Sie uns bitte Ihre Anforderungen mit. Wir helfen Ihnen dabei, professionelle Lösungen, Substratproduktion, Verkabelung, Prinzipdesign, Form, Patch, Plug-In und andere Dienstleistungen aus einer Hand bereitzustellen.

Bitte kontaktieren Sie uns online oder per E-Mail,und wir bieten Ihnen einen persönlichen Service durch unser professionelles Verkaufsteam.Vielen Dank für Ihre Zeit.
