Technische Spezifikation und Customizing-Service für HQ046 LED-Lichtstreifen-FPC

Zusammenfassung

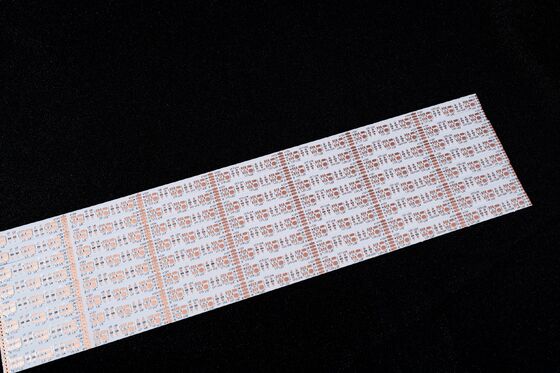

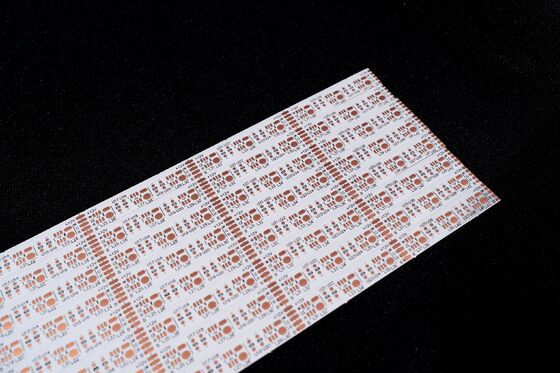

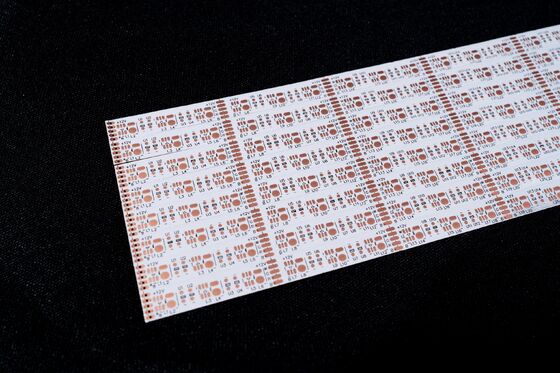

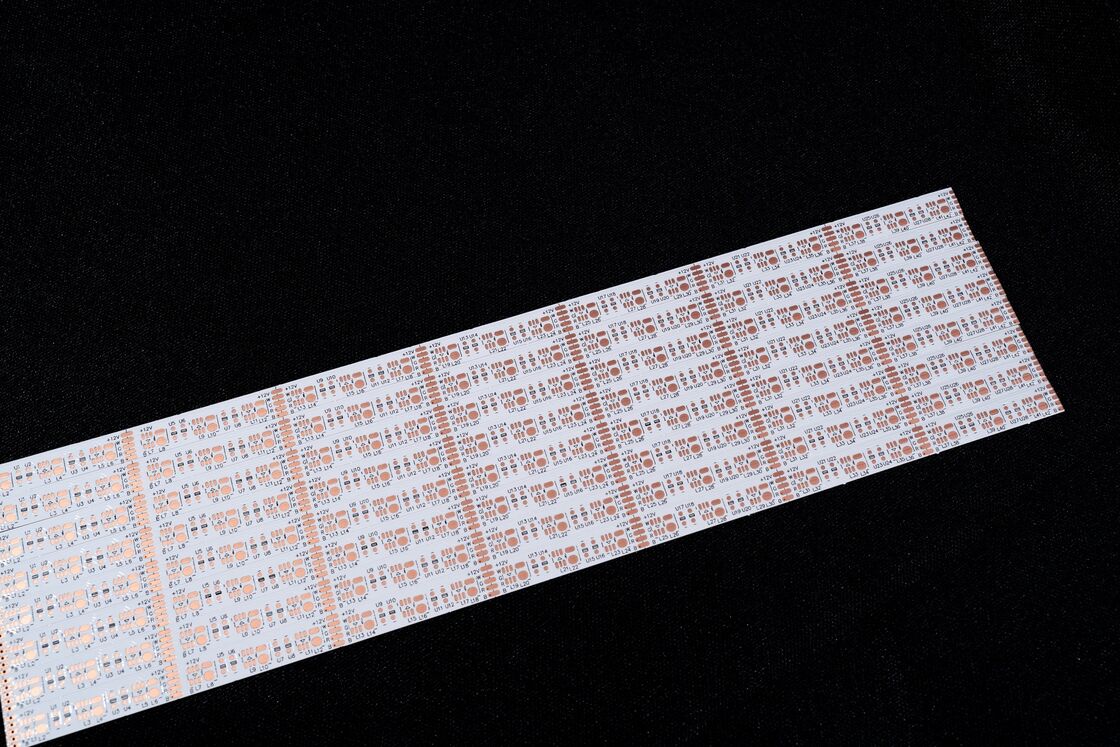

1. Produktübersicht des HQ046 LED-Lichtstreifen-FPC

2. Technische Spezifikationen und Customizing-Bereich

2.1 Abmessungsspezifikationen

• Präzisions-FPC: Maximale Größe: 240 × 500 mm (Limit: 250 × 500 mm); Mindestgröße: keine Einschränkung.
• Rollenmaterial-FPC: Maximale Breite: 240 mm; maximale Länge: 100 Meter.

2.2 Schichtkonfiguration der Leiterplatte

• Einlagiger FPC: Einfache Struktur, geeignet für einfache Schaltungen in industriellen Steuerungen, elektronischen Instrumenten und grundlegenden Beleuchtungssystemen.
• Doppellagiger FPC: Doppelte Kupferfolienschichten mit verbesserten Vias für leitfähige Pfade, ideal für Produkte mit hoher Integration wie mobile Geräte, Instrumententafeln für Kraftfahrzeuge und hochwertige LED-Lichtstreifen.
• Mehrlagiger FPC: Anpassbar für ultra-komplexe Anwendungen, die eine dichte Verdrahtung und Mehrfachsignalübertragung erfordern.

2.3 Farbe und Anwendung der Lötstoppmaske

• Gelbe Lötstoppmaske: Universelle Option für die meisten Produkte (z. B. allgemeine Kabelbaugruppen) aufgrund ihrer Wirtschaftlichkeit und Kompatibilität.
• Schwarze Lötstoppmaske: Bevorzugt für hochwertige oder lichtabsorbierende Anwendungen (z. B. Automobilbeleuchtung, Smartphone-Hintergrundbeleuchtung, LED-Displays), um Lichtreflexionen zu reduzieren und die visuelle Konsistenz zu verbessern.
• Weiße Lötstoppmaske: Ausgestattet mit einer zusätzlichen weißen Beschichtung für erhöhte Reflektivität, geeignet für Beleuchtungskörper, LED-Displays und medizinische Ästhetikgeräte.

2.4 Kupferfoliendicke

• Präzisions-FPC:
  • Einlagig: 18 µm (0,5 oz), 35 µm (1 oz)
  • Doppellagig: 12 µm (0,33 oz), 18 µm (0,5 oz), 35 µm (1 oz)
• Standard-FPC:
  • Einlagig: 18 µm, 25 µm, 35 µm (1 oz), 50 µm
  • Doppellagig: 18-25 µm, 25-25 µm, 35-35 µm, 35-70 µm

2.5 Minimale Linienbreite/Abstand

3. Kernleistung und Qualitätskontrolle

3.1 Flexibilität und Biegefestigkeit

• Ein professioneller Biegetester wird verwendet, um jede Materialcharge zu bewerten.
• Alle Materialien durchlaufen Zehntausende von Biegezyklen vor der Massenproduktion, um die Beständigkeit gegen Ermüdungsversagen in dynamischen Anwendungsszenarien (z. B. faltbare Beleuchtung, gekrümmte Oberflächen) zu gewährleisten.

3.2 Fertigungskapazitäten

• Fabrikfläche: Ungefähr 20.000 Quadratmeter
• Belegschaft: Über 800 Mitarbeiter, darunter 50 leitende technische Spezialisten
• Produktionslinien: Spezialisiert auf Musterbeschleunigung und Chargenfertigung

4. Customizing-Serviceprozess

4.1 Beratung und technischer Support

• Individuelle Lösungsentwicklung
• Zeichnungsoptimierung
• Unterstützung bei der Entwicklung neuer Produkte
• Professionelle technische Beratung

4.2 Angebot

• Standardisierte technische Prozesse
• Hochwertige Materialbeschaffung
• Effizientes Produktionsmanagement

4.3 Design und Integration

• Substratproduktion
• Schaltungsverdrahtung und Schaltplanentwurf
• Formenentwicklung
• SMT (Surface Mount Technology) und Through-Hole-Bestückung
• Stahlnetzherstellung
  Alle Prozesse entsprechen internationalen Zertifizierungen, um die Zuverlässigkeit zu gewährleisten.

4.4 Musterfertigung

5. Zertifizierungen und Hinweise

• Zertifizierungen: Die Produktlinie verfügt über mehrere internationale Systemzertifizierungen (Details auf Anfrage erhältlich), die die Einhaltung globaler Industriestandards gewährleisten.
• Bild-Haftungsausschluss: Alle Produktbilder auf der offiziellen Plattform sind authentisch. Geringfügige Farbabweichungen können aufgrund von Beleuchtung, Aufnahmewinkeln oder Unterschieden in der Bildschirmauflösung auftreten.
• Kontinuierliches Upgrade: Unsere FPC-Produkte werden jährlich aktualisiert und verbessert, um den neuen technologischen Anforderungen gerecht zu werden.
