Flexible Leiterplattenbestückung - Direktverkauf der Double-Layer-Leiterplattenfabrik

Produktbeschreibung

Modell: HQ00536

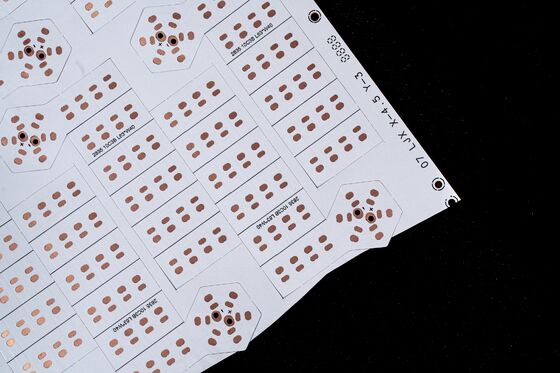

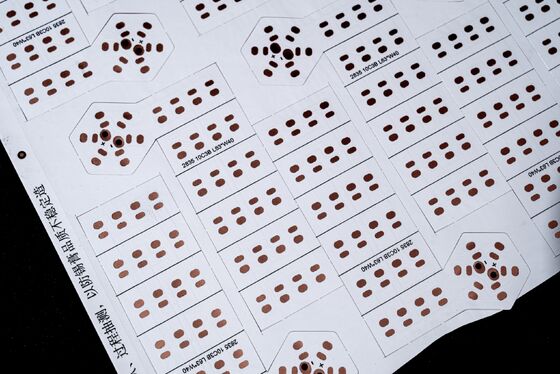

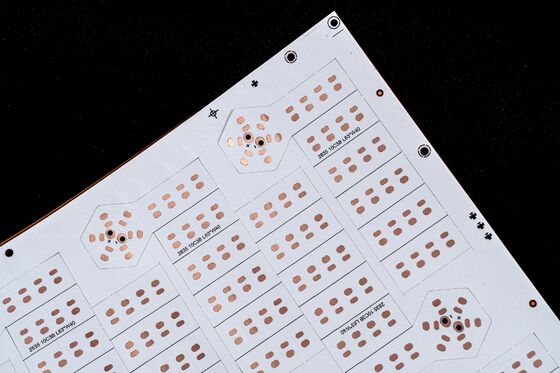

Name: LED-Lichtleisten-FPC

Eigenschaften:

• Doppelschicht-Leiterplatte
• Schwarze Folie auf beiden Seiten
• Schwarzer Textdruck
• Oberflächen-OSP (Organic Solderability Preserving) Anti-Oxidationsbehandlung

Produktspezifikationen

1. Anpassungsoptionen:
   Als professioneller Hersteller von flexiblen Leiterplatten und FPCs passen wir unsere Produkte an die spezifischen Kundenanforderungen an:

   • LED-Lichtleisten-FPC
   • Präzisions-FPC
   • Farbenfrohe LED-Streifen-FPC
   • Einseitige, doppelseitige oder mehrschichtige FPC-Platinen

2. Mechanische Eigenschaften:

   • Hervorragende Flexibilität und Haltbarkeit für Biegeanwendungen
   • Fabrikteststandards umfassen zehntausende von Biegezyklen, um die Zuverlässigkeit zu gewährleisten

FPC-Designparameter

1. Abmessungsspezifikationen:

• Präzisions-FPC: Maximale Größe: 240 mm x 500 mm (bis zu 250 mm x 500 mm)
• Mindestgröße: Keine Einschränkungen
• Rollenmaterialplatine: Maximale Breite: 240 mm; maximale Länge: 100 Meter

2. Platinenschichtkonfiguration:

• Einzelschichtplatinen eignen sich für einfache Schaltungsanwendungen (z. B. industrielle Steuerung, elektronische Instrumente).
• Doppelseitige Platinen verfügen über zwei Kupferschichten mit Durchkontaktierungen, die komplexe leitfähige Pfade ermöglichen. Häufig verwendet in Mobilgeräten und Automobilelektronik.

3. Optionen für die Lötstopplackfarbe:

• Verfügbare Farben: Gelb, Schwarz oder Weiß
  • Gelbe Folie: Ideal für allgemeine Anwendungen (z. B. Kabel).
  • Schwarze Folie: Geeignet für hochwertige oder lichtempfindliche Produkte (z. B. Autos, Mobiltelefone, LED-Displays).
  • Weiße Folie: Enthält eine zusätzliche weiße Beschichtungsschicht, ideal für reflektierende Anwendungen (z. B. Beleuchtungskörper, medizinische Geräte).

4. Optionen für die Kupferfoliendicke:

• Präzisions-FPC: Einzelschichtoptionen: 18µm (0,5 oz), 35µm (1 oz)
  Doppelschichtoptionen: 12µm (0,33 oz), 18µm (0,5 oz) oder 35µm (1 oz)
• Standard-FPC: Einzelschichtoptionen: 18µm/25µm/35µm (1 oz)/50µm
  Doppelschichtoptionen: 18-25µm, 25-25µm oder 35µm

5. Leiterbahn- und Abstandsabmessungen:

• Minimale Leiterbahnbreite: 4 mil
• Minimaler Abstand: 4 mil

Technische Spezifikationen des FPC-Designs

Schaltungsparameter:

• Maximale Betriebsspannung: 100 V DC/AC
• Isolationswiderstand: ≥5MΩ
• Dielektrische Festigkeit: 30 kV/mm

Materialeigenschaften:

• Basismaterial: Hochleistungsfähige flexible Polyimidfolie
• Klebeschicht: Haltbarer, hitzebeständiger Acrylkleber
• Oberflächenausführung: OSP-Behandlung für verbesserte Lötbarkeit

Serviceablauf

1. Projektberatung:

   • Erste Gespräche, um die Anforderungen zu verstehen und maßgeschneiderte Lösungen anzubieten.

2. Design & Prototyping:

   • Kundenspezifische Designleistungen auf Anfrage verfügbar.

3. Produktion:

   • Massenproduktion mit strengen Qualitätskontrollstandards.

4. Tests:

   • Umfassende Tests einschließlich elektrischer, mechanischer und umweltbezogener Bewertungen.

5. Lieferung:

   • Weltweite Versandoptionen verfügbar.

Fabrikfähigkeiten

• Modernste Fertigungsanlagen
• Fortschrittliche Testausrüstung (z. B. Biegetester, Isolationswiderstandsanalysatoren)
• ISO-zertifiziertes Qualitätsmanagementsystem
• Schnelle Prototyping-Fähigkeiten

Zertifikate und Auszeichnungen

Hinweise

1. Alle Produkte sind RoHS-konform und erfüllen internationale Sicherheitsstandards.
2. Für kundenspezifische Bestellungen geben Sie bitte detaillierte technische Spezifikationen an (PDF- oder Gerber-Dateien bevorzugt).
3. Kontaktieren Sie uns für Mengenrabatte oder kundenspezifische Verpackungslösungen.
