Technische Spezifikation und Anpassung von HQ046 LED-Lichtstreifen-FPC

Abstract

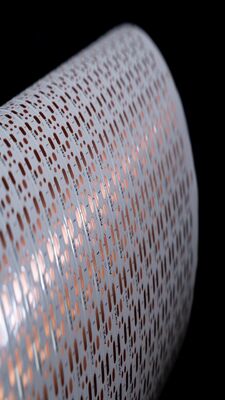

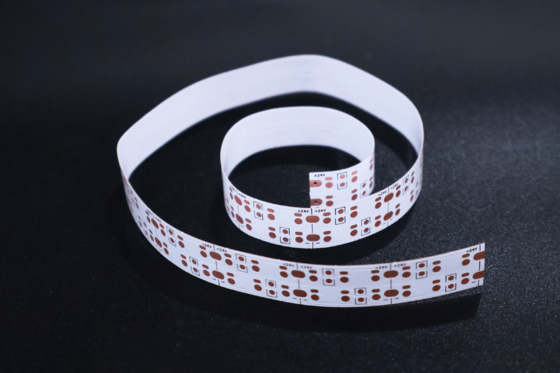

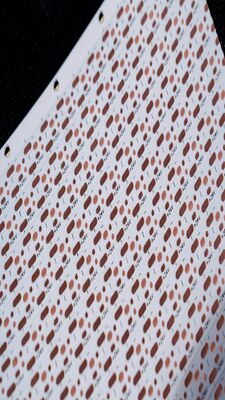

1. Produktübersicht von HQ046 LED Lichtstreifen FPC

2Technische Spezifikationen und Anpassungsbereich

2.1 Maßbeschreibungen

• Präzision FPC: Höchstgröße: 240 × 500 mm (Grenze: 250 × 500 mm); Mindestgröße: keine Beschränkung.
• Rollenmaterial FPC: Höchstbreite: 240 mm; Höchstlänge: 100 m.

2.2 Konfiguration der Schaltkreisschicht

• Einlagiges FPC: Einfache Struktur, geeignet für Schaltkreise mit geringer Komplexität in industriellen Steuerungen, elektronischen Instrumenten und einfachen Beleuchtungssystemen.
• Doppelschicht-FPC: Doppelschichten aus Kupferfolie mit verbesserten Durchgängen für leitfähige Bahnen, ideal für hochintegrierte Produkte wie mobile Geräte, Automobilinstrumenten und mittlere bis hohe LED-Lichtstreifen.
• Mehrschichtiger FPC: Anpassbar für Anwendungen mit hoher Komplexität, die eine dichte Verkabelung und mehrsignale Übertragung erfordern.

2.3 Lötmaskenfarbe und Anwendung

• Gelbe Lötmaske: universelle Option für die meisten Produkte (z. B. allgemeine Kabelbaugruppen) aufgrund ihrer Wirtschaftlichkeit und Kompatibilität.
• Schwarze Maske: Bevorzugt für High-End- oder lichtabsorbierende Anwendungen (z. B. Automobilbeleuchtung, Smartphone-Hintergrundbeleuchtung, LED-Displays) zur Verringerung der Lichtreflexion und Verbesserung der visuellen Konsistenz.
• Weiße Lötmaske: Ausgestattet mit einer zusätzlichen weißen Beschichtung für eine verbesserte Reflexionsfähigkeit, geeignet für Leuchten, LED-Displays und medizinische ästhetische Geräte.

2.4 Kupferfolie Dicke

• Präzision FPC:
  • Einfachschicht: 18 μm (0,5 oz), 35 μm (1 oz)
  • Doppelschicht: 12 μm (0,33 oz), 18 μm (0,5 oz), 35 μm (1 oz)
• Standard FPC:
  • Einfachschicht: 18 μm, 25 μm, 35 μm (1 oz), 50 μm
  • Doppelschicht: 18-25μm, 25-25μm, 35-35μm, 35-70μm

2.5 Mindestliniebreite/Abstand

3. Kernleistung und Qualitätskontrolle

3.1 Flexibilität und Biegebeständigkeit

• Für die Bewertung der einzelnen Materialien wird ein professioneller Biegeprüfer eingesetzt.
• Alle Materialien werdenZehntausende von Biegezyklenvor der Serienproduktion, um bei dynamischen Anwendungsszenarien (z. B. klappbare Beleuchtung, gekrümmte Oberflächen) eine Ermüdungsbeständigkeit zu gewährleisten.

3.2 Produktionskapazitäten

• Fabrikfläche: ca. 20.000 Quadratmeter
• Mitarbeiter: Über 800 Mitarbeiter, darunter 50 leitende technische Fachkräfte
• Produktionslinien: Spezialisiert sowohl auf die Bearbeitung von Proben als auch auf die Herstellung von Chargen

4. Anpassung Serviceprozess

4.1 Beratung und technische Unterstützung

• Personalisierte Lösungsdesign
• Zeichnungsoptimierung
• Unterstützung der Entwicklung neuer Produkte
• Fachtechnische Beratung

4.2 Angebot

• Standardisierte technische Verfahren
• Beschaffung hochwertiger Materialien
• Effizientes Produktionsmanagement

4.3 Gestaltung und Integration

• Produktion von Substraten
• Leitung der Schaltkreise und Schaltplan
• Schimmelpilzentwicklung
• SMT (Surface Mount Technology) und Durchlöchermontage
• Herstellung von Stahlnetzen
  Alle Prozesse entsprechen internationalen Zertifizierungen, um die Zuverlässigkeit zu gewährleisten.

4.4 Herstellung von Proben

5. Bescheinigungen und Anmerkungen

• Zertifizierungen: Die Produktlinie verfügt über mehrere internationale Systemzertifizierungen (Details auf Anfrage), die die Einhaltung globaler Industriestandards gewährleisten.
• Bildverzicht: Alle Produktbilder auf der offiziellen Plattform sind authentisch. Leichte Farbschwankungen können aufgrund von Licht, Schiebewinkel oder Display-Auflösungsunterschieden auftreten.
• Kontinuierliche Verbesserung: Unsere FPC-Produkte werden jährlich aktualisiert und aufgerüstet, um den neuen technologischen Anforderungen gerecht zu werden.
