Technische Spezifikationen und Anpassungsleistungen für HQ046 LED-Lichtstreifen-FPC

Abstract

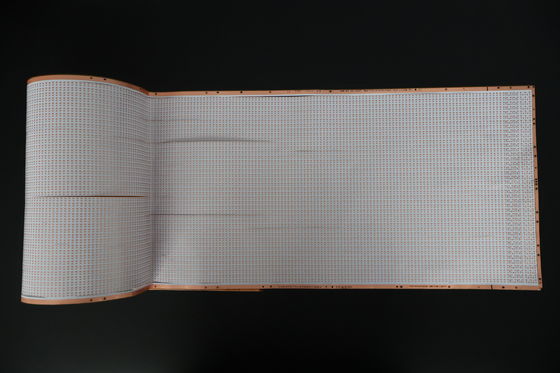

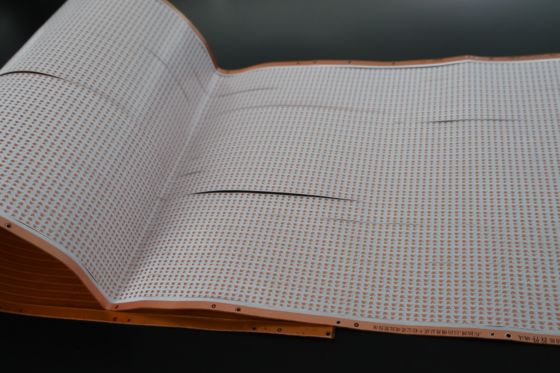

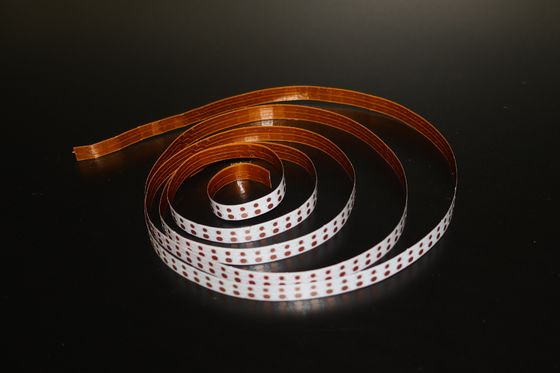

1. Produktübersicht von HQ046 LED Lichtstreifen FPC

2. Technische Spezifikationen und Anpassungsbereich

2.1 Maßbeschreibungen

• Präzision FPC: Höchstgröße 240 × 500 mm (Grenzbeschreibung: 250 × 500 mm); keine Mindestgrößenbeschränkungen.
• FPC für Rollen: Höchstbreite 240 mm; Höchstlänge 100 m.

2.2 Konfigurationen der Schaltkreisschicht

• Einlagige FPC: Eine vereinfachte Struktur, kostengünstig und geeignet für Schaltkreise mit geringer Komplexität in industriellen Steuerungen, elektronischen Instrumenten und einfachen Beleuchtungssystemen.
• Doppelschicht-FPC: Verknüpft zwei Kupferfolie-Schichten, die durch verbesserte plattierte Durchläufe miteinander verbunden sind, was eine überlegene Strombehandlung und Wärmeabsorption ermöglicht.Es ist ideal für hochintegrierte Produkte wie mobile Geräte, Automobil-Instrumententafeln und LED-Leuchtenstreifen von mittlerem bis hohem Niveau.
• Mehrschichtiger FPC: Anpassbar für Anwendungen mit hoher Komplexität, die eine dichte Verkabelung, mehrsignale Übertragung und eine fortschrittliche funktionale Integration erfordern.

2.3 Lötmaskenfarbe und Anwendung

• Gelbe Lötmaske: Eine universelle, kostengünstige Option, die aufgrund ihrer ausgewogenen Leistung und Anpassungsfähigkeit mit den meisten Anwendungen (z. B. allgemeine Kabelbaugruppen) kompatibel ist.
• Black Solder Mask: Bevorzugt für High-End- oder lichtabsorbierende Szenarien (z. B. Automobilbeleuchtung, Smartphone-Hintergrundbeleuchtung,LED-Displays), da sie die Lichtreflexion minimieren und die visuelle Einheitlichkeit verbessern..
• White Solder Mask: Ausgestattet mit einer speziellen reflektierenden Beschichtung, um die Lichtnutzung zu maximieren, so dass sie für Beleuchtungsvorrichtungen, LED-Displays und medizinische ästhetische Geräte geeignet ist.

2.4 Kupferfolie Dicke

• Präzision FPC:
  • Einfachschicht: 18 μm (0,5 oz), 35 μm (1 oz)
  • Doppelschicht: 12 μm (0,33 oz), 18 μm (0,5 oz), 35 μm (1 oz)
• Standard-FPC:
  • Einfachschicht: 18 μm, 25 μm, 35 μm (1 oz), 50 μm
  • Doppelschicht: 18-25μm, 25-25μm, 35-35μm, 35-70μm

2.5 Mindestliniebreite/Abstand

3. Kernleistung und Qualitätskontrolle

3.1 Flexibilität und Biegebeständigkeit

• Jede Serie von Grundmaterialien wird mit professioneller Biegeausrüstung getestet, um eine gleichbleibende Leistung zu gewährleisten.
• Alle Materialien sind vor der Massenproduktion Zehntausende von Biegezyklen ausgesetzt, was eine Erschöpfungsschwäche bei dynamischen Anwendungsfällen gewährleistet (z. B. Klappbeleuchtung,Anlagen mit gekrümmter Oberfläche) .

3.2 Produktionskapazitäten

• Fabrikfläche: ca. 20.000 Quadratmeter.
• Mitarbeiter: Über 800 Mitarbeiter, darunter 50 leitende technische Fachkräfte.
• Produktionslinien: Spezialisiert auf die beschleunigte Probenfertigung und die Serienfertigung in großen Mengen, die eine flexible Produktionsplanung unterstützen.

4. Anpassung Serviceprozess

4.1 Beratung und technische Unterstützung

• Maßgeschneiderte Lösungskonzepte, die den spezifischen Anwendungsbedürfnissen entsprechen.
• Zeichnung Optimierung zur Verbesserung der Fertigbarkeit und Leistung.
• Unterstützung der Entwicklung neuer Produkte vom Konzept bis zum Prototyp.
• Fachtechnische Beratung bei der Auswahl technischer Parameter und Anwendungsanleitung.

4.2 Angebot

• Standardisierte technische Verfahren zur Verringerung der Produktionsvariabilität.
• Strategische Beschaffung von hochwertigen Materialien zur Balance zwischen Leistung und Kosten.
• Effizientes Produktionsmanagement und Prozessoptimierung.

4.3 Gestaltung und Integration

• Basis-Substratproduktion mit strenger Materialqualitätsprüfung.
• Schaltkreisvermittlung und schematische Optimierung.
• Formentwicklung für maßgeschneiderte Formfaktoren.
• SMT (Surface Mount Technology) und durchlöchrige Montage mit präziser Ausrichtung.
• Herstellung von Stahlnetzen, die auf die Anforderungen an die Schaltkreislaufkonstruktion zugeschnitten sind.

  Alle Prozesse entsprechen internationalen Zertifizierungsstandards, um die Zuverlässigkeit und Konsistenz der Produkte zu gewährleisten.

4.4 Herstellung von Proben

5. Bescheinigungen und Anmerkungen

• Zertifizierungen: Die Produktlinie verfügt über mehrere internationale Systemzertifizierungen (spezifische Angaben auf Anfrage),Gewährleistung der Einhaltung weltweiter Branchenstandards und regulatorischer Anforderungen.
• Bildverzicht: Alle Produktbilder auf offiziellen Plattformen sind authentisch. Es können geringfügige Farbvariationen aufgrund von Lichtbedingungen, Schiebewinkeln oder Display-Auflösungsunterschieden auftreten.
• Kontinuierliche Aktualisierung: Unser FPC-Produktportfolio wird jährlich aktualisiert und technisch aktualisiert, um sich an neue technologische Trends und Marktanforderungen anzupassen.
