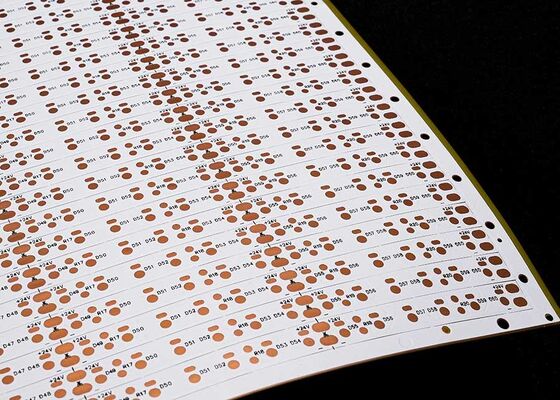

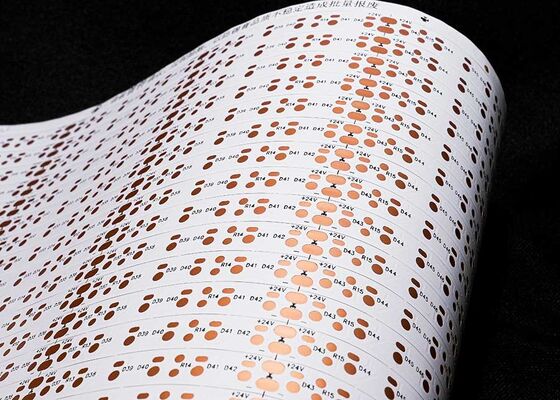

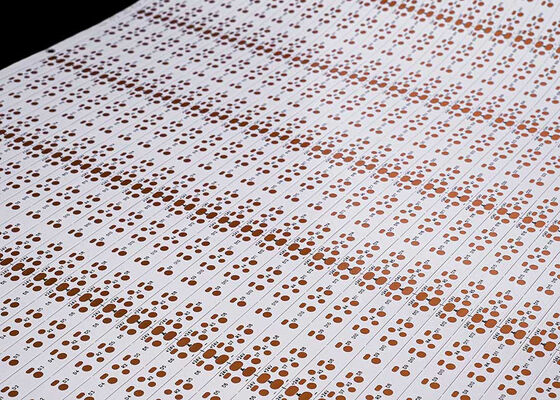

2835 LED Streifen Flexible Leiterplatte mit doppelseitiger Platine Weißfolie FPCB zur Anpassung

Haupttechnische Parameter:

1. Über Abmessungen:

   Präzisions-FPC: Die maximale Größe beträgt 240X500mm (Grenze 250X500mm), und es gibt keine Begrenzung für die Mindestgröße. Rollenmaterialplatine: maximale Breite 240. maximale Länge 100 Meter.

2. Anzahl der Lagen auf der Platine
   • Die einlagige Platinenstruktur ist einfach und wird im Allgemeinen in der industriellen Steuerung, elektronischen Instrumenten und anderen Bereichen mit relativ einfachen Schaltungen verwendet.
   • Im Vergleich zu einlagigen FPCs verfügen doppelseitige Platinen über zwei Kupferschichten, erhöhte Vias und gebildete leitfähige Bahnen. Sie werden im Allgemeinen in Mobiltelefonen, Automobilinstrumenten und anderen Produkten verwendet.
3. Lötstopplackfarbe

   Die Lötstopplackfarben von FPC sind Gelb, Schwarz und Weiß. Empfehlung zur Verwendung von Gelb, Gelbe Folie ist für die überwiegende Mehrheit der Produkte geeignet, wie z. B. verschiedene Kabelprodukte. Schwarze Folie wird häufig in High-End- oder lichtabsorbierenden Produkten verwendet, wie z. B. Autos, Mobiltelefone, LED-Anzeigen usw. Weiße Folie hat im Vergleich zu gelber Folie eine zusätzliche weiße Beschichtung und wird häufig in Produkten verwendet, die Reflexion erfordern, wie z. B. Beleuchtungskörper, LED-Anzeigen, medizinische Schönheitsprodukte usw.

4. Kupferfolienstärke
   • Präzisions-FPC-Einseitenplattenoptionen umfassen 18um (0,5oz) und 35um (1oz);
   • Die Präzisions-FPC-Doppelschichtplatine kann aus 12um (0,33oz), 18um (0,5oz) und 35um (1oz) ausgewählt werden.
   • Gewöhnliche FPC-Einseitenplatten können 18um/25um/35um (1oz)/50um wählen;
   • Gewöhnliche FPC-Doppelschichtplatinen können aus 18-25um, 25-25um, 35-35um oder 35-70um ausgewählt werden.
5. Minimale Leiterbahnbreite/Leiterbahnabstand

   Unter normalen Umständen gilt: Je kleiner die Schwierigkeit, desto höher die Fehlerrate, und es wird generell empfohlen, mindestens 3mil zu verwenden.

1. Beratung

   16 Jahre Fokus auf FPC Flexible Leiterplattendesign und F&E-Fertigung, um Kunden personalisierte Lösungen, Designzeichnungen, Entwicklung neuer Produkte und verwandte technische Unterstützung anzubieten.

2. Angebot

   Muster- oder Chargenangebot der gleichen Art von Technologie, Materialien, fortschrittliche Technologie, Preisnachlässe, die den Kunden erhebliche Kostenersparnisse bringen.

3. Profession

   Unser Unternehmen verfügt über fortschrittliche Ausrüstung und Produktionstechnologie aus Deutschland, Japan, Taiwan und anderen Regionen, professionelle Produktion, Skalierung. Unsere Fabrik erstreckt sich über eine Fläche von fast 20.000 Quadratmetern, mit mehr als 800 Mitarbeitern und 50 erfahrenen technischen Rückgratkräften.

4. Design

   Bieten Sie Kunden Lösungen zur Finalisierung einer Reihe internationaler Systemzertifizierungen, können Substratproduktion, Verdrahtung, Prinzipprüfung, Formen, Patch, Plug-in und offene Stahlgitter-Ein-Stop-Service anbieten, 16 Jahre professionelle und technische Kompetenz, Ihrer Wahl und Ihrem Vertrauen würdig.

5. Musterherstellung

   Wir sind spezialisiert auf FPC-Musterherstellung und kundenspezifische Dienstleistungen, das Unternehmen verfügt über eine beschleunigte Produktionslinie, wie z. B.: Flexible Leiterplatten-Doppelplattenmuster können innerhalb von 5-7 Tagen fertiggestellt werden.
