Produktmodell:HQ30140

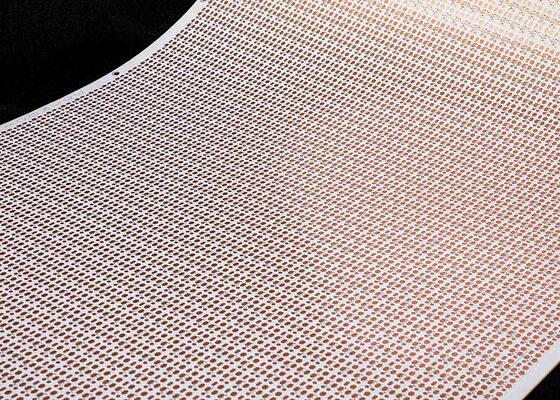

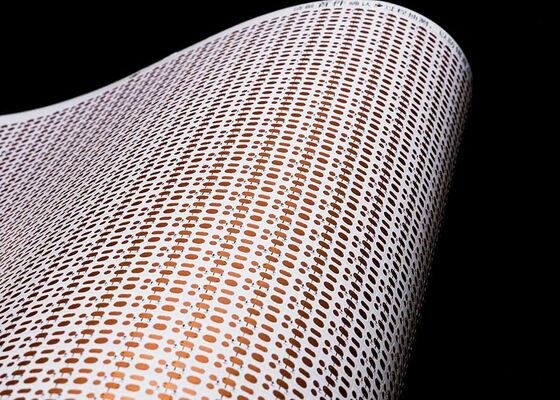

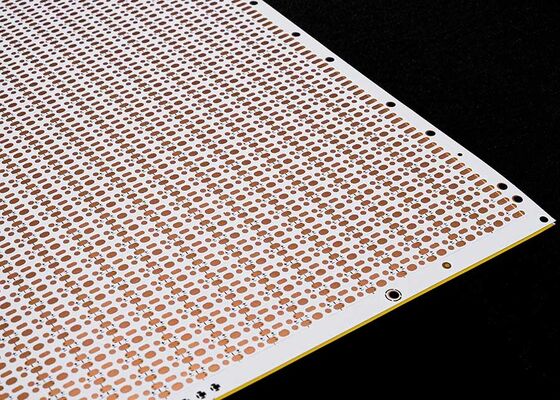

Produktname: Flexible LED Streifen Leiterplatte
Produktmerkmale:2835-60LEDs/Stück-5*503-5V

Doppellagige Platine mit doppelseitigem weißem Film, schwarzer Schrift, OSP-Antioxidans

Produktspezifikationen:2835 LED Streifen Flexible Leiterplatte, 60 Lichtpunkte pro Stück, Größe: 5*503mm, 5V doppelseitige Platine weißer Film FPCB

Haupttechnische Parameter:

1. Abmessungen:

Präzisions-FPC: Die maximale Größe beträgt 240x500mm (Grenze 250x500mm), und es gibt keine Begrenzung für die Mindestgröße. Rollenmaterialplatine: maximale Breite 240, maximale Länge 100 Meter.

2. Anzahl der Lagen auf der Platine

• Die einlagige Platinenstruktur ist einfach und wird im Allgemeinen in der industriellen Steuerung, elektronischen Instrumenten und anderen Bereichen mit relativ einfachen Schaltungen verwendet.
• Im Vergleich zu einlagigen FPCs haben doppelseitige Platinen zwei Kupferschichten, erhöhte Vias und gebildete leitfähige Bahnen. Sie werden im Allgemeinen in Mobiltelefonen, Automobilinstrumenten und anderen Produkten verwendet.

3. Lötstopplackfarbe

Die Lötstopplackfarben von FPC sind Gelb, Schwarz und Weiß. Empfehlung: Gelb. Gelber Film ist für die überwiegende Mehrheit der Produkte geeignet, wie z. B. verschiedene Kabelprodukte. Schwarzer Film wird häufig in High-End- oder lichtabsorbierenden Produkten verwendet, wie z. B. Autos, Mobiltelefone, LED-Anzeigen usw. Weißer Film hat im Vergleich zum gelben Film eine zusätzliche weiße Beschichtung und wird häufig in Produkten verwendet, die Reflexion erfordern, wie z. B. Beleuchtungskörper, LED-Anzeigen, medizinische Schönheitsprodukte usw.

4. Dicke der Kupferschicht

• Präzisions-FPC-Einseitenplattenoptionen umfassen 18um (0,5oz) und 35um (1oz);
• Die Präzisions-FPC-Doppelschichtplatine kann aus 12um (0,33oz), 18um (0,5oz) und 35um (1oz) gewählt werden.
• Gewöhnliche FPC-Einseitenplatten können 18um/25um/35um (1oz)/50um wählen;
• Gewöhnliche FPC-Doppelschichtplatten können aus 18-25um, 25-25um, 35-35um oder 35-70um gewählt werden.

5. Minimale Leiterbahnbreite/Leiterbahnabstand

Unter normalen Umständen ist die Schwierigkeit umso höher, je kleiner der Abstand ist, und die Fehlerrate ist höher. Es wird im Allgemeinen empfohlen, mindestens 3mil zu verwenden.

1. Beratung

16 Jahre Fokus auf FPC Flexible Leiterplattendesign und F&E-Fertigung, um Kunden personalisierte Lösungen, Designzeichnungen, Entwicklung neuer Produkte und verwandte technische Unterstützung anzubieten.

2. Angebot

Muster- oder Chargenpreis für die gleiche Art von Technologie, Materialien, fortschrittliche Technologie, Preisnachlässe, um Kunden Kosten zu sparen.

3. Professionalität

Unser Unternehmen verfügt über fortschrittliche Ausrüstung und Produktionstechnologie aus Deutschland, Japan, Taiwan und anderen Regionen, professionelle Produktion, Skalierung. Unsere Fabrik umfasst eine Fläche von fast 20.000 Quadratmetern, mit mehr als 800 Mitarbeitern und 50 erfahrenen technischen Kernkräften.

4. Design

Bieten Sie Kunden Lösungen zur Finalisierung einer Reihe internationaler Systemzertifizierungen, können Substratproduktion, Verdrahtung, Prinzipprüfung, Formen, Bestückung, Stecken und Öffnen von Stahlgittern als One-Stop-Service anbieten. 16 Jahre professionelle und technische Kompetenz, Ihrer Wahl und Ihrem Vertrauen würdig.

5. Mustererstellung

Wir sind spezialisiert auf FPC-Mustererstellung und kundenspezifische Dienstleistungen. Das Unternehmen verfügt über eine beschleunigte Produktionslinie, z. B. können doppelseitige FPC-Muster innerhalb von 5-7 Tagen fertiggestellt werden.
