Doppelschicht flexibler Leiterkreislauf mit Brandschutzniveau V0 für Präzisions-FPC-Anwendungen

Name: Doppelschicht flexibler Leiterkreislauf mit Brandschutzniveau V0 für Präzisions-FPC-Anwendungen
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ024
Availability: InStock

Markenbezeichnung:	HONGQI
Modellnummer:	HQ024
MOQ:	500 Stück
Preis:	Verhandlungsfähig
Lieferzeit:	Verhandlungsfähig
Zahlungsbedingungen:	L/C, D/A, T/T

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

Guangdong, China

Zertifizierung:

UL E477885 IATF16949 GB/T13485

Isoliermaterial:

organisches Harz

Grundmaterialien:

Kupfer

Anzahl der Schichten::

Doppelseitig

Dicke der Isolationsschicht::

dünne Platte

Verarbeitungstechnologie:

gerollte Folie

Flammhemmende Eigenschaften::

Brandschutz Level V0

Plattenstärke:

0,25 mm ± 0,05

Marketingmethode:

Direktverkauf ab Werk

Isolierendes Harz:

Polyimidharz (PI)

Isolationsstärke:

herkömmliches Brett

Anderer Dienst:

Unterstützung maßgeschneiderter Dienstleistungen

Mechanische Starrheit::

Flexibel

Anwendungsbereich:

Wird in medizinischen Geräten, Schönheit und Gesundheit, Mobiltelefone, Automobilinstrumente und LED

Verpackung Informationen:

Verpackt mit starken Papierkisten

Versorgungsmaterial-Fähigkeit:

100000 Stück pro Monat

Hervorheben:

Doppelschicht-elektronische Leiterplatte

Elektronische Leiterplatten

PCB-Zusammenstellung

Beschreibung des Produkts

Doppellagige elektronische Leiterplatte LED-Licht Präzisions-FPCB-Montage

Als professionelle Hersteller von flexiblen Leiterplatten bieten wir umfassende FPC-Lösungen, einschließlich FPC-Flexleiterplatten, HDI-Leiterplatten, SMD-LED-Lichtleisten, COB-LED-Leisten, PCB-Board-Design, flexible LED-Anzeigebildschirme, elektronische PCBs, Leiterplattenmontage und Leiterplattenmontagedienstleistungen.

Produktspezifikationen

Produktmodell: HQ024

Produktname: Präzisions-FPC

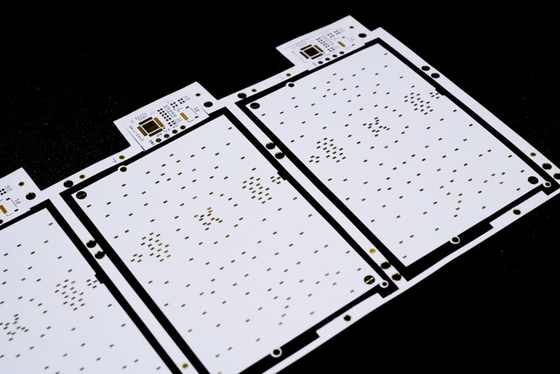

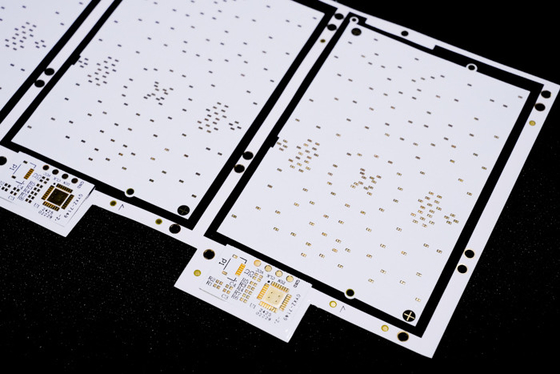

Produktmerkmale: Doppellagige Leiterplatte, doppelseitige weiße Folie, weiße Schrift, oberflächenvergoldet

Kundenspezifische flexible PCB- und FPC-Fertigung mit unterschiedlichen Materialstärken und Prozessanforderungen
Hervorragende Flexibilität und Biegefestigkeit – jede Charge durchläuft vor der Massenproduktion zehntausende Biegetests

FPC-Designparameter

Abmessungen

Präzisions-FPC: Maximale Größe 240×500mm (Grenze 250×500mm), keine Mindestgrößenbeschränkung. Rollenmaterialplatine: maximale Breite 240mm, maximale Länge 100 Meter.

Anzahl der Lagen

Einlagige Platine: Einfache Struktur, ideal für Industrie- und Elektroniksteuerungen und andere Anwendungen mit relativ einfachen Schaltungen
Zweiseitige Platinen: Verfügen über zwei Kupferschichten mit erhöhten Vias und geformten leitfähigen Bahnen, die häufig in Mobiltelefonen, Automobilinstrumenten und anderen fortschrittlichen Produkten verwendet werden

Lötmasken-Farboptionen

Farbe	Anwendungen
Gelb	Geeignet für die Mehrheit der Produkte, einschließlich verschiedener Kabelprodukte

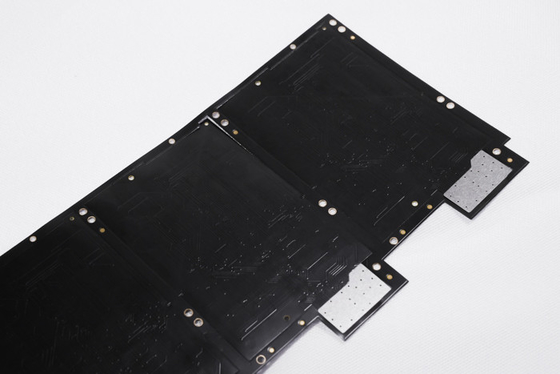

Schwarz	Wird häufig in High-End- oder lichtabsorbierenden Produkten wie Autos, Mobiltelefonen, LED-Displays verwendet
Weiß	Verfügt über eine zusätzliche weiße Beschichtung, ideal für Produkte, die Reflexion erfordern, wie z. B. Beleuchtungskörper, LED-Displays, medizinische Schönheitsprodukte

Kupferfolienstärke

Platinentyp	Dickenoptionen
Präzisions-FPC-Einzelelement	18µm (0,5oz), 35µm (1oz)
Präzisions-FPC-Doppellagige Platine	12µm (0,33oz), 18µm (0,5oz), 35µm (1oz)
Gewöhnliche FPC-Einzelelement	18µm, 25µm, 35µm (1oz), 50µm
Gewöhnliche FPC-Doppellagige Platinen	18-25µm, 25-25µm, 35-35µm, 35-70µm

Minimale Leiterbahnbreite/Leiterbahnabstand

Generell wird empfohlen, mindestens 3mil zu verwenden, da kleinere Abmessungen Schwierigkeiten und Fehlerraten erhöhen.

Serviceprozess

Beratung

16 Jahre Expertise in FPC-Flexleiterplattendesign und F&E-Fertigung, Bereitstellung personalisierter Lösungen, Designzeichnungen, Neuentwicklung von Produkten und technischer Support.

Angebot

Wettbewerbsfähige Preise für Muster oder Serienfertigung mit gleicher Technologie und gleichen Materialien, Nutzung fortschrittlicher Prozesse zur deutlichen Reduzierung der Kundenkosten.

Professionelle Fertigung

Fortschrittliche Ausrüstung aus Deutschland, Japan und Taiwan mit professionellen Produktionskapazitäten. Unsere 20.000 Quadratmeter große Anlage beschäftigt über 800 Mitarbeiter, darunter 50 leitende technische Experten.

Designleistungen

Umfassende Lösungen mit internationaler Systemzertifizierung, Angebot von Substratproduktion, Verdrahtung, Prinzipplanung, Werkzeugerstellung, SMT, Through-Hole-Komponenten und Schablonenöffnungsdiensten.

Mustererstellung

Spezialisierte FPC-Mustererstellungs- und Anpassungsdienste mit beschleunigten Produktionslinien – doppellagige Flexleiterplattenmuster werden innerhalb von 5-7 Tagen fertiggestellt.

Zertifikate und Auszeichnungen

Bitte beachten Sie: Alle Fotos sind authentisch. Geringfügige Farbabweichungen können aufgrund von Beleuchtung, Aufnahmewinkeln und unterschiedlicher Bildschirmauflösung auftreten. GongDong HongQi ist ein professioneller Leiterplattenhersteller mit 16 Jahren Erfahrung in China. Wir aktualisieren und verbessern unsere Produkte jährlich und sind spezialisiert auf die Mustererstellung und Anpassung von FPCs. Kontaktieren Sie uns mit Ihren Anforderungen für professionelle Lösungen, einschließlich Substratproduktion, Verdrahtung, Prinzipplanung, Werkzeugerstellung, SMT, Through-Hole-Komponenten und umfassende One-Stop-Services.
