Wie entwirft man eine Leiterplatte?

Wir sind professionelle flexiblen gedruckten Leiterplattenhersteller, können FPC flexiblen Leiterplatten, FPC flexiblen gedruckten Leiterplatten, HDI gedruckten Leiterplatten, SMD LED Lichtstreifen, COB LED Streifen,Design von PCB-Boards,flexibler LED-Display, elektronische Leiterplatten, Leiterplattenbaugruppen, Leiterplattenbaugruppen usw.

Produktbeschreibung:

Produktmodell:HQ051

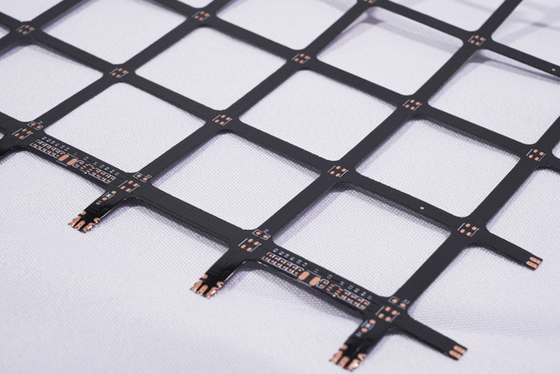

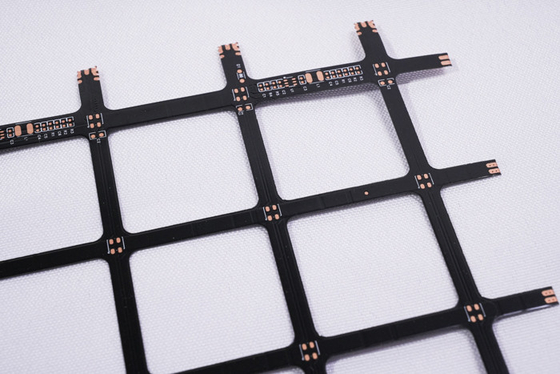

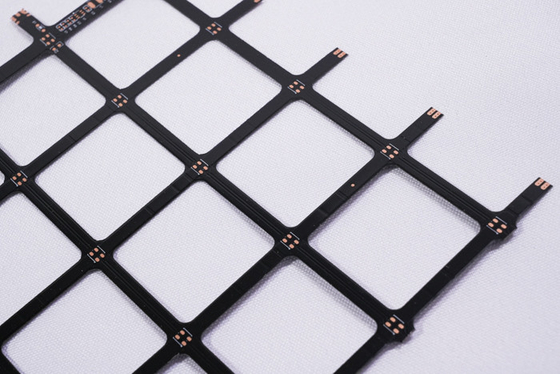

Produktbezeichnung:LED-Flexible Display-Bildschirm FPC
Produktmerkmale:Doppelschichtplatte, doppelseitiger schwarzer Film, schwarzer Text,Oberfläche vergoldet

Produktspezifikationen:

1.Wir sind der Flexible Pcb und FPC Hersteller, je nach Ihren Bedürfnissen, um verschiedene Materialdicke und Prozessanforderungen LED Lichtstreifen FPC,Precision FPC,Farbenfrohe LED-Streifen FPC und andere LED-Flexibilitäts-Schaltplatten mit Ein-,doppelseitig und mehrschichtig.

2.Gute Flexibilität und Biegebeständigkeit

Die Fabrik verfügt über einen professionellen Biegeprüfer, jede Charge von Materialien durch

Zehntausende Biegtests vor der Massenproduktion, um die Produktqualität zu gewährleisten.

FPC-Konstruktionsparameter

Haupttechnische Parameter:

1- Ungefähr. Abmessungen:

Präzision FPC: Die maximale Größe ist 240X500mm (Grenze 250X500mm) und die Mindestgröße ist unbegrenzt. Rollmaterialplatte: maximale Breite 240. maximale Länge 100 Meter.

2- Die Nummer. von Schichten auf dem Brett

• Die einlagige Platinenstruktur ist einfach und wird im Allgemeinen in der industriellen Steuerung, elektronischen Instrumenten und anderen Bereichen mit relativ einfachen Schaltungen verwendet.
• Im Vergleich zu einem einlagigen FPC haben doppelseitige Platten zwei Schichten Kupferfolie, erhöhte Durchläufe und gebildete leitfähige Pfade.Fahrzeuginstrumente und andere Waren.

3Soldat. Farbe der Maske

Die Lötmaskenfarben von FPC sind gelb, schwarz und weiß.Schwarze Folie wird häufig in hochwertigen oder lichtdämpfenden Produkten verwendet,wie z. B. Autos, Mobiltelefone, LED-Displays usw. Weißfolie weist im Vergleich zu gelber Folie eine zusätzliche Schicht weißer Beschichtung auf und wird häufig in Produkten verwendet, die eine Reflexion erfordern,zum Beispiel Beleuchtungsanlagen, LED-Displays, medizinische Schönheitsprodukte usw.

4. Kupferfolie Dicke

• Präzisions-FPC-Single-Panel-Optionen umfassen 18um (0,5oz) und 35um (1oz);
• Die Präzisions-FPC-Doppelschichtplatte kann aus 12um (0,33oz), 18um (0,5oz) und 35um (1oz) ausgewählt werden.
• Ein normaler FPC-Einplatte kann 18um/25um/35um (1oz)/50um wählen;
• Normal FPC-Doppelschichtplatten können aus 18-25um, 25-25um, 35-35um oder 35-70um ausgewählt werden.

5. Mindestliniebreite/Linienabstand

Unter normalen Umständen wird empfohlen, mindestens 3 ml zu verwenden, je geringer die Schwierigkeit, desto höher die Fehlerquote.

Dienstleistungsprozess

1- Beratung

16 Jahre konzentrieren sich auf FPC-Flexible-Circuit-Board-Design und F & E-Fertigung, um Kunden mit personalisierten Lösungen, Entwurf Zeichnungen,Entwicklung neuer Produkte und Bereitstellung entsprechender technischer Unterstützung.

2- Angebot.

Beispiel- oder Chargenangebot derselben Art von Technologie, Materialien, fortgeschrittener Technologie, Preisnachlässige, wesentlich für die Kunden, um Kosten zu sparen.

3Beruf

Unsere Firma verfügt über Deutschland, Japan, Taiwan und andere Regionen der fortschrittlichen Ausrüstung und Produktionstechnologie, professionelle Produktion, Maßstab.mit mehr als 800 Mitarbeitern und 50 leitenden technischen Mitarbeitern.

4.Design

Bereitstellung von Lösungen für Kunden, um eine Reihe von internationalen Systemzertifizierungen abzuschließen, kann die Substratproduktion, Verkabelung, Grundkonstruktion, Form, Patch,Ein-Stopp-Service für Stehleinschlüsse und offene Stahlnetze, 16 Jahre professionelle und technische Ebene Niederschlag, würdig Ihrer Wahl und Vertrauen.

5.Probeentwicklung

Wir sind spezialisiert auf FPC-Probenherstellung und Anpassungsdienste, das Unternehmen hat eine beschleunigte Produktionslinie, z. B.: flexible Leiterplatten-Dual-Panel-Proben können innerhalb von 5-7 Tagen abgeschlossen werden.

Diplome und Auszeichnungen

Bitte beachten Sie:

Aufgrund von Änderungen in der Beleuchtung, dem Schießwinkel und der Display-Auflösung kann das Bild, das Sie sehen, ein gewisses Maß an chromatischer Aberration aufweisen.GongDong HongQi ist ein professioneller Leiterplattenhersteller mit 16 Jahren Geschichte in ChinaUnsere Produkte werden jedes Jahr aktualisiert und aktualisiert und wir sind spezialisiert auf alle Arten von FPC-Probeherstellung und Anpassung Dienstleistungen, wenn Sie an unseren Produkten interessiert sind,Bitte sagen Sie uns Ihre Anforderungen., wir werden Ihnen helfen, professionelle Lösungen, Substratproduktion, Verkabelung, Prinzipdesign, Form, Patch, Plug-in und andere One-Stop-Service zur Verfügung zu stellen.

Bitte kontaktieren Sie uns online oder per E-Mail.und wir werden Ihnen einen persönlichen Service von unserem professionellen Verkaufsteam bieten.Danke für Ihre Zeit.
