Benutzerdefinierte LED-Streifen FPC PCB Design und Herstellung Flexible Leiterplatte für LED

Produktmodell: HQ031

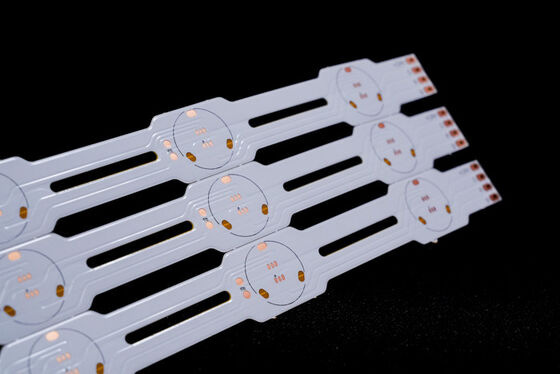

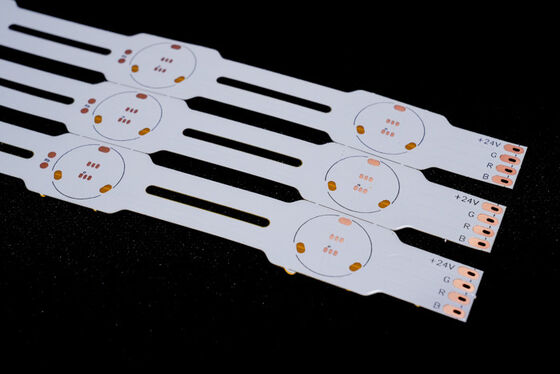

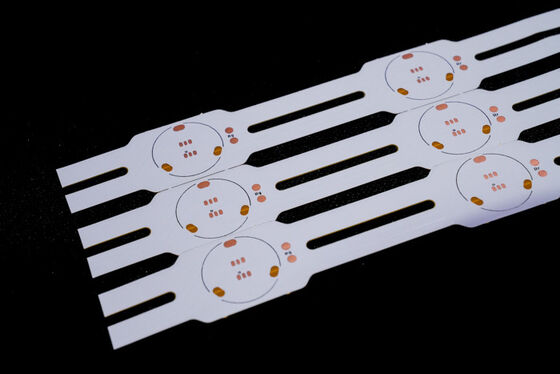

Produktname: LED-Streifen FPC 2835-24LEDS/PCS-503*12-24V-S Größe
Produktmerkmale: Doppellagige Leiterplatte, doppelseitiger weißer Film, weiße Schrift, oberflächenseitige OSP-Antioxidationsbehandlung

1. Wir sind der Hersteller von flexiblen Leiterplatten und FPCs, der nach Ihren Bedürfnissen unterschiedliche Materialstärken und Prozessanforderungen für LED-Streifen-FPCs, Präzisions-FPCs, bunte LED-Streifen-FPCs und andere flexible LED-Leiterplatten mit ein-, zweiseitigen und mehrlagigen Ausführungen anpasst.
2. Gute Flexibilität und Biegefestigkeit
Die Fabrik verfügt über einen professionellen Biegetester, jede Materialcharge durchläuft Zehntausende von Biegetests vor der Massenproduktion, um die Produktqualität zu gewährleisten.

Präzisions-FPC: Die maximale Größe beträgt 240 x 500 mm (Grenze 250 x 500 mm), und es gibt keine Begrenzung für die Mindestgröße. Rollenmaterialplatine: maximale Breite 240 mm, maximale Länge 100 Meter.

• Die einlagige Platinenstruktur ist einfach und wird im Allgemeinen in der industriellen Steuerung, elektronischen Instrumenten und anderen Bereichen mit relativ einfachen Schaltungen verwendet.
• Im Vergleich zu einlagigen FPCs verfügen zweiseitige Platinen über zwei Kupferschichten, zusätzliche Vias und gebildete leitende Bahnen. Sie werden im Allgemeinen in Mobiltelefonen, Automobilinstrumenten und anderen Produkten verwendet.

Die Lötstopplackfarben von FPCs sind Gelb, Schwarz und Weiß. Es wird empfohlen, Gelb zu verwenden. Gelber Film ist für die überwiegende Mehrheit der Produkte geeignet, wie z. B. verschiedene Kabelprodukte. Schwarzer Film wird häufig in High-End- oder lichtabsorbierenden Produkten verwendet, wie z. B. Autos, Mobiltelefone, LED-Anzeigen usw. Weißer Film hat im Vergleich zu gelbem Film eine zusätzliche weiße Beschichtung und wird häufig in Produkten verwendet, die Reflexion erfordern, wie z. B. Beleuchtungskörper, LED-Anzeigen, medizinische Schönheitsprodukte usw.

• Präzisions-FPC-Einseitenplattenoptionen umfassen 18 µm (0,5 oz) und 35 µm (1 oz);
• Die Präzisions-FPC-Zweiseitenplatine kann aus 12 µm (0,33 oz), 18 µm (0,5 oz) und 35 µm (1 oz) ausgewählt werden.
• Gewöhnliche FPC-Einseitenplatten können 18 µm/25 µm/35 µm (1 oz)/50 µm wählen;
• Gewöhnliche FPC-Zweiseitenplatten können aus 18-25 µm, 25-25 µm, 35-35 µm oder 35-70 µm ausgewählt werden.

Unter normalen Umständen ist die Schwierigkeit umso größer, je kleiner der Wert ist, und die Fehlerrate ist umso höher. Es wird im Allgemeinen empfohlen, mindestens 3 mil zu verwenden.

1. Beratung

   16 Jahre Fokus auf FPC-Flexible-Leiterplattendesign und F&E-Fertigung, um Kunden personalisierte Lösungen, Designzeichnungen, Entwicklung neuer Produkte und verwandte technische Unterstützung anzubieten.

2. Angebot

   Muster- oder Chargenangebot derselben Technologie, Materialien, fortschrittliche Technologie, Preisnachlässe, die den Kunden erhebliche Kostenersparnisse bringen.

3. Professionalität

   Unser Unternehmen verfügt über fortschrittliche Geräte und Produktionstechnologien aus Deutschland, Japan, Taiwan und anderen Regionen, professionelle Produktion, Skalierung. Unsere Fabrik erstreckt sich über eine Fläche von fast 20.000 Quadratmetern, mit mehr als 800 Mitarbeitern und 50 erfahrenen technischen Kernkräften.

4. Design

   Bieten Sie Kunden Lösungen zur Finalisierung einer Reihe internationaler Systemzertifizierungen an, können Substratproduktion, Verdrahtung, Prinzipplanung, Formen, Bestückung, Stecken und Öffnen von Stahlgittern als One-Stop-Service anbieten, 16 Jahre professionelle und technische Kompetenz, würdig Ihrer Wahl und Ihres Vertrauens.

5. Musterfertigung

   Wir sind spezialisiert auf FPC-Musterfertigung und kundenspezifische Dienstleistungen, das Unternehmen verfügt über eine beschleunigte Produktionslinie, z. B. können Muster von zweiseitigen flexiblen Leiterplatten innerhalb von 5-7 Tagen fertiggestellt werden.

Bitte beachten Sie: Alle Fotos auf dieser Website sind echt. Aufgrund von Änderungen bei der Beleuchtung und der Bildschirmauflösung kann das von Ihnen gesehene Bild einen gewissen Grad an chromatischen Aberrationen aufweisen. GongDong HongQi ist ein professioneller Leiterplattenhersteller mit 16-jähriger Geschichte in China. Unsere Produkte werden jährlich aktualisiert und aufgerüstet. Wir sind spezialisiert auf alle Arten von FPC-Musterfertigung und kundenspezifischen Dienstleistungen. Wenn Sie an unseren Produkten interessiert sind, teilen Sie uns bitte Ihre Anforderungen mit, wir helfen Ihnen bei der Bereitstellung professioneller Lösungen, Substratproduktion, Verdrahtung, Prinzipplanung, Formen, Bestückung, Stecken und anderer One-Stop-Services.
Bitte kontaktieren Sie uns online oder per E-Mail, und wir werden Ihnen einen persönlichen Service von unserem professionellen Vertriebsteam bieten. Vielen Dank für Ihre Zeit.
