Wie entwirft man eine Leiterplatte?

Wir sind professionelle Hersteller von flexiblen Leiterplatten, können FPC-Flexible-Leiterplatten, FPC-Flexible-Leiterplatten, HDI-Leiterplatten, SMD-LED-Streifen, COB-LED-Streifen, PCB-Board-Design, flexible LED-Bildschirme, elektronische PCBs, Leiterplattenmontage, Leiterplattenmontage und so weiter anbieten.

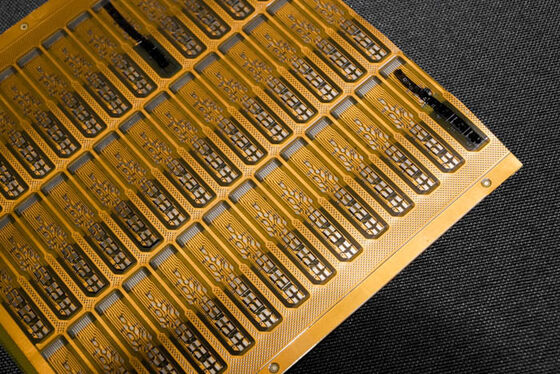

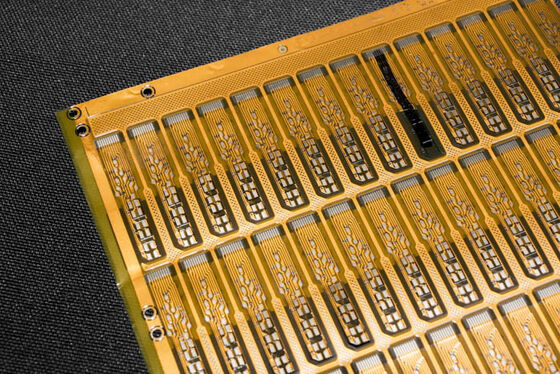

Kundenspezifische Präzisions-FPC-zweiseitige Oberflächen-vergoldete Leiterplattenmontage

Produktbeschreibung:

Produktmodell: HQ044
Produktname: Präzisions-FPC
Produktmerkmale: Doppellagige Leiterplatte, doppelseitige gelbe Folie, weißer Text, oberflächenvergoldet

Produktspezifikationen:

1. Wir sind der Hersteller von Flex-PCBs und FPCs, der nach Ihren Bedürfnissen unterschiedliche Materialstärken und Prozessanforderungen für LED-Streifen-FPCs, Präzisions-FPCs, bunte LED-Streifen-FPCs und andere flexible LED-Leiterplatten mit einseitiger, doppelseitiger und mehrlagiger Ausführung anpasst.

2. Gute Flexibilität und Biegefestigkeit

Die Fabrik verfügt über einen professionellen Biegetester, jede Materialcharge durchläuft zehntausende von Biegetests vor der Massenproduktion, um die Produktqualität zu gewährleisten.

FPC-Designparameter

Haupttechnische Parameter:

1. Über Abmessungen:

Präzisions-FPC: Die maximale Größe beträgt 240 x 500 mm (Grenze 250 x 500 mm), und es gibt keine Begrenzung für die Mindestgröße. Rollenmaterialplatine: maximale Breite 240. maximale Länge 100 Meter.

2. Anzahl der Lagen auf der Platine

• Die einlagige Platinenstruktur ist einfach und wird im Allgemeinen in der industriellen Steuerung, elektronischen Instrumenten und anderen Bereichen mit relativ einfachen Schaltungen verwendet.
• Im Vergleich zu einlagigen FPCs verfügen doppelseitige Platinen über zwei Kupferschichten, erhöhte Vias und gebildete leitende Bahnen. Sie werden im Allgemeinen in Mobiltelefonen, Automobilinstrumenten und anderen Produkten verwendet.

3. Lötmaskenfarbe

Die Lötmaskenfarben von FPCs sind Gelb, Schwarz und Weiß. Es wird Gelb empfohlen, Gelbe Folie ist für die überwiegende Mehrheit der Produkte geeignet, wie z. B. verschiedene Kabelprodukte. Schwarze Folie wird häufig in High-End- oder lichtabsorbierenden Produkten verwendet, wie z. B. Autos, Mobiltelefone, LED-Displays usw. Weiße Folie hat im Vergleich zu gelber Folie eine zusätzliche weiße Beschichtung und wird häufig in Produkten verwendet, die Reflexion erfordern, wie z. B. Beleuchtungskörper, LED-Displays, medizinische Schönheitsprodukte usw.

4. Dicke der Kupferschicht

• Präzisions-FPC-Einseitenplattenoptionen umfassen 18 um (0,5 oz) und 35 um (1 oz);
• Die Präzisions-FPC-Doppelschichtplatine kann aus 12 um (0,33 oz), 18 um (0,5 oz) und 35 um (1 oz) ausgewählt werden.
• Gewöhnliche FPC-Einseitenplatten können 18 um/25 um/35 um (1 oz)/50 um wählen;
• Gewöhnliche FPC-Doppelschichtplatinen können aus 18-25 um, 25-25 um, 35-35 um oder 35-70 um ausgewählt werden.

5. Minimale Leiterbahnbreite/Leiterbahnabstand

Unter normalen Umständen ist die Schwierigkeit umso größer, je kleiner der Wert ist, und die Fehlerrate ist umso höher. Es wird im Allgemeinen empfohlen, mindestens 3 mil zu verwenden.

Serviceprozess

1. Beratung

   16 Jahre Fokus auf FPC-Flexible-Leiterplattendesign und F&E-Fertigung, um Kunden personalisierte Lösungen, Designzeichnungen, Entwicklung neuer Produkte und verwandte technische Unterstützung anzubieten.

2. Angebot

   Muster- oder Chargenangebot der gleichen Technologie, Materialien, fortschrittliche Technologie, Preisnachlässe, um Kosten für Kunden erheblich zu sparen.

3. Profession

   Unser Unternehmen verfügt über fortschrittliche Geräte und Produktionstechnologien aus Deutschland, Japan, Taiwan und anderen Regionen, professionelle Produktion, Skalierung. Unsere Fabrik erstreckt sich über eine Fläche von fast 20.000 Quadratmetern, mit mehr als 800 Mitarbeitern und 50 erfahrenen technischen Kernkräften.

4. Design

   Bieten Sie Kunden Lösungen zur Finalisierung einer Reihe internationaler Systemzertifizierungen, können Substratproduktion, Verdrahtung, Prinzipplanung, Formenbau, Bestückung, Steckverbindungen und das Öffnen von Stahlgittern als One-Stop-Service anbieten, 16 Jahre professionelle und technische Kompetenz, Ihrer Wahl und Ihrem Vertrauen würdig.

5. Musterherstellung

   Wir sind spezialisiert auf FPC-Musterherstellung und kundenspezifische Dienstleistungen, das Unternehmen verfügt über eine beschleunigte Produktionslinie, z. B. können doppelseitige Flex-Leiterplattenmuster innerhalb von 5-7 Tagen fertiggestellt werden.

Zertifikate und Auszeichnungen

Bitte beachten Sie:

Alle Fotos auf dieser Website sind echt. Aufgrund von Änderungen der Beleuchtung, des Aufnahmewinkels und der Bildschirmauflösung kann das von Ihnen gesehene Bild einen gewissen chromatischen Abweichungsgrad aufweisen. GongDong HongQi ist ein professioneller Leiterplattenhersteller mit 16-jähriger Geschichte in China. Unsere Produkte werden jährlich aktualisiert und aufgerüstet. Wir sind spezialisiert auf alle Arten von FPC-Musterherstellung und kundenspezifischen Dienstleistungen. Wenn Sie an unseren Produkten interessiert sind, teilen Sie uns bitte Ihre Anforderungen mit, wir helfen Ihnen, professionelle Lösungen, Substratproduktion, Verdrahtung, Prinzipplanung, Formenbau, Bestückung, Steckverbindungen und andere One-Stop-Services anzubieten.

Bitte kontaktieren Sie uns online oder per E-Mail, und wir werden Ihnen einen persönlichen Service von unserem professionellen Vertriebsteam bieten. Vielen Dank für Ihre Zeit.
