Produktmodell:HQ045

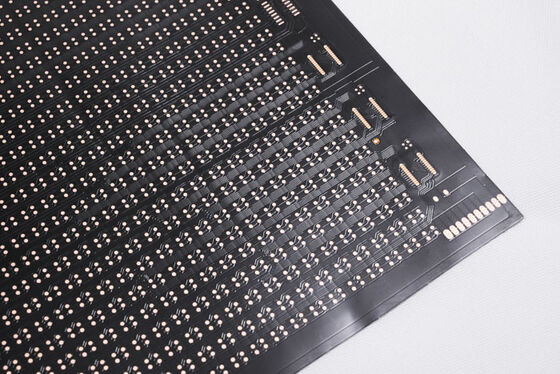

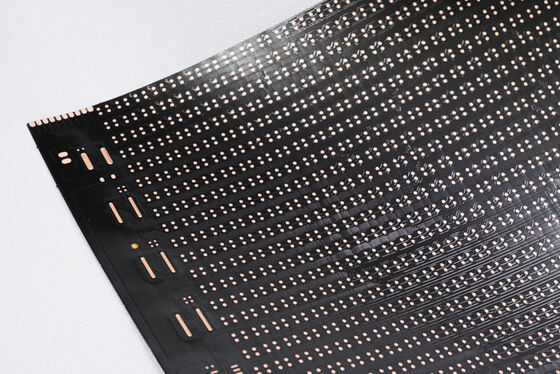

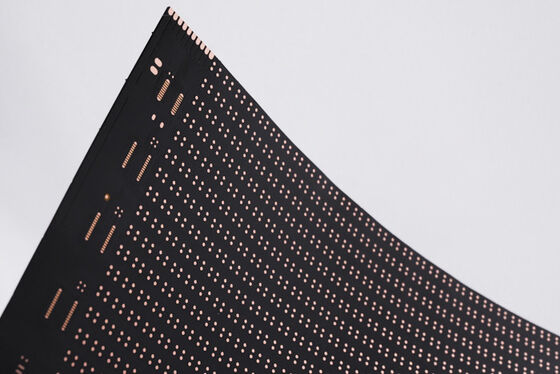

Produktname: LED-Flexdisplay-FPC
Produktmerkmale: Doppellagige Leiterplatte, doppelseitige schwarze Folie, schwarzer Text, OSP-Oberflächenantioxidans

1. Wir sind der Hersteller von flexiblen Leiterplatten und FPCs, der nach Ihren Bedürfnissen unterschiedliche Materialstärken und Prozessanforderungen für LED-Streifen-FPCs, Präzisions-FPCs, bunte LED-Streifen-FPCs und andere LED-Flexschaltkreise mit ein-, doppelseitigen und mehrlagigen Schichten anpasst.
2. Gute Flexibilität und Biegefestigkeit
Die Fabrik verfügt über einen professionellen Biegetester, jede Materialcharge durchläuft zehntausende von Biegetests vor der Massenproduktion, um die Produktqualität zu gewährleisten.

1. Über Abmessungen:
Präzisions-FPC: Die maximale Größe beträgt 240 x 500 mm (Grenze 250 x 500 mm), und es gibt keine Begrenzung für die Mindestgröße. Rollenmaterialplatine: maximale Breite 240, maximale Länge 100 Meter.
2. Anzahl der Lagen auf der Platine

• Die einlagige Platinenstruktur ist einfach und wird im Allgemeinen in der industriellen Steuerung, elektronischen Instrumenten und anderen Bereichen mit relativ einfachen Schaltungen verwendet.
• Im Vergleich zu einlagigen FPCs verfügen doppelseitige Platinen über zwei Kupferschichten, zusätzliche Vias und gebildete leitfähige Bahnen. Sie werden im Allgemeinen in Mobiltelefonen, Automobilinstrumenten und anderen Produkten verwendet.

3. Lötmaskenfarbe
Die Lötmaskenfarben von FPCs sind Gelb, Schwarz und Weiß. Es wird empfohlen, Gelb zu verwenden. Gelbe Folie ist für die überwiegende Mehrheit der Produkte geeignet, wie z. B. verschiedene Kabelprodukte. Schwarze Folie wird häufig in High-End- oder lichtabsorbierenden Produkten verwendet, wie z. B. Autos, Mobiltelefone, LED-Displays usw. Weiße Folie hat im Vergleich zu gelber Folie eine zusätzliche weiße Beschichtung und wird oft in Produkten verwendet, die Reflexion erfordern, wie z. B. Beleuchtungskörper, LED-Displays, medizinische Schönheitsprodukte usw.
4. Dicke der Kupferschicht

• Die Optionen für einlagige Präzisions-FPC-Platinen umfassen 18 µm (0,5 oz) und 35 µm (1 oz);
• Die doppelseitige Präzisions-FPC-Platine kann aus 12 µm (0,33 oz), 18 µm (0,5 oz) und 35 µm (1 oz) gewählt werden.
• Einlagige Standard-FPC-Platinen können 18 µm/25 µm/35 µm (1 oz)/50 µm wählen;
• Doppelseitige Standard-FPC-Platinen können aus 18-25 µm, 25-25 µm, 35-35 µm oder 35-70 µm gewählt werden.

5. Minimale Leiterbahnbreite/Leiterbahnabstand
Unter normalen Umständen gilt: Je kleiner die Schwierigkeit, desto höher die Fehlerrate, und es wird im Allgemeinen empfohlen, mindestens 3 mil zu verwenden.
