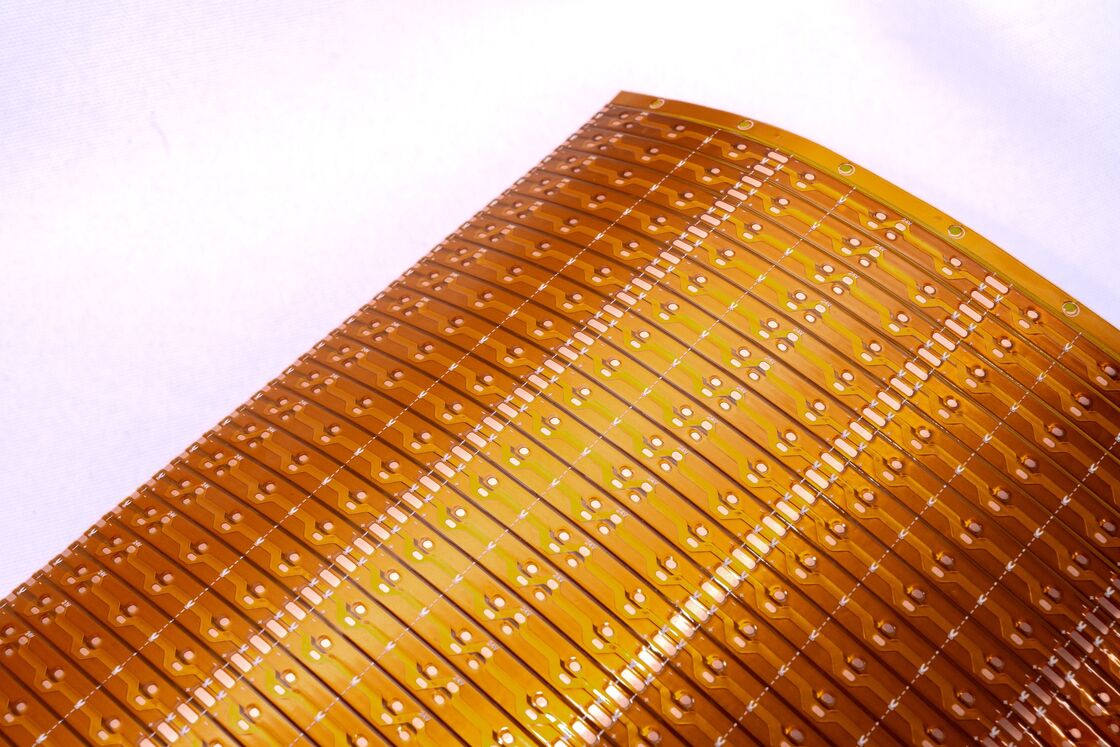

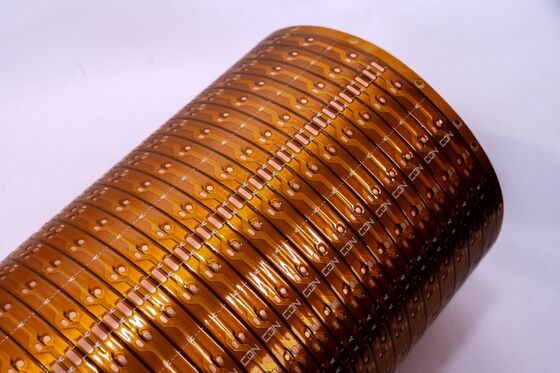

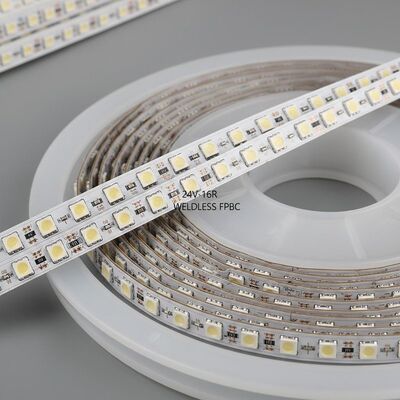

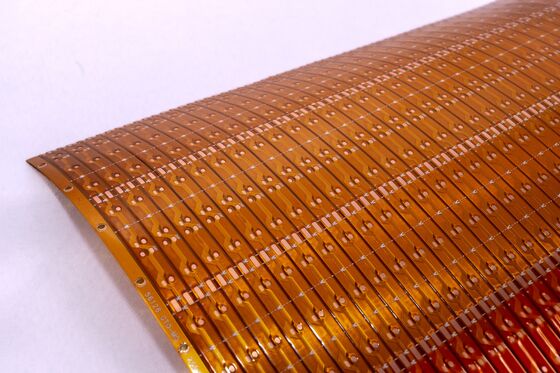

Kabellose flexible Leiterplatte für LED-Streifen, doppellagige Platine, doppelseitige Folienbeschichtung, weiße Platine

Produktbeschreibung:

Produktmodell:HQ011
Produktname: Bunte LED-Streifen-FPC
Produktmerkmale: Doppellagige Platine, doppelseitige Folienbeschichtung, weiße Platine, schwarzer Text, OSP-Antioxidans

Produktspezifikationen:

1. Gemäß Ihren Anforderungen können verschiedene Materialstärken und Prozessanforderungen angepasst werden Bunte LED-Streifen-FPC  und andere flexible LED-Leiterplatten mit einseitiger und doppelseitiger Beschichtung.

2. Gute Flexibilität und Biegefestigkeit

Die Fabrik verfügt über einen professionellen Biegetester, jede Charge von Materialien wird durch

Zehntausende von Biegetests vor der Massenproduktion.

FPC-Konstruktionsparameter

Haupttechnische Parameter:

1.Über Abmessungen:

Präzisions-FPC: Die maximale Größe beträgt 240 x 500 mm (Grenze 250 x 500 mm), und es gibt keine Begrenzung für die Mindestgröße. Rollenmaterialplatine: maximale Breite 240 mm, maximale Länge 100 Meter.

2. Anzahl der Platinenschichten

• Die einlagige Platinenstruktur ist einfach und wird im Allgemeinen in der industriellen Steuerung, elektronischen Instrumenten und anderen Bereichen mit relativ einfachen Schaltungen verwendet.
• Im Vergleich zu einseitigen FPCs verfügen doppelseitige Platinen über zwei Kupferschichten, zusätzliche Vias und gebildete leitfähige Bahnen. Sie werden im Allgemeinen in Mobiltelefonen, Automobilinstrumenten und anderen Produkten verwendet.

3. Lötmaskenfarbe Die Lötmaskenfarben von FPC sind Gelb, Schwarz und Weiß. Es wird empfohlen, Gelb zu verwenden. Gelbe Folie ist für die überwiegende Mehrheit der Produkte geeignet, wie z. B. verschiedene Kabelprodukte. Schwarze Folie wird häufig in High-End- oder lichtabsorbierenden Produkten verwendet, wie z. B. Autos, Mobiltelefone, LED-Anzeigen usw. Weiße Folie hat im Vergleich zu gelber Folie eine zusätzliche weiße Beschichtung und wird häufig in Produkten verwendet, die Reflexion erfordern, wie z. B. Beleuchtungskörper, LED-Anzeigen, medizinische Schönheitsgeräte usw.

4. Dicke der Kupferschicht

Präzisions-FPC-Einseitenplattenoptionen umfassen 18 um (0,5 oz) und 35 um (1 oz);

• Die doppelseitige Präzisions-FPC-Platine kann aus 12 um (0,33 oz), 18 um (0,5 oz) und 35 um (1 oz) ausgewählt werden.
• Gewöhnliche FPC-Einseitenplatten können 18 um/25 um/35 um (1 oz)/50 um wählen;
• Gewöhnliche doppelseitige FPC-Platinen können aus 18-25 um, 25-25 um, 35-35 um oder 35-70 um ausgewählt werden.
• 5. Minimale Leiterbahnbreite/Leiterbahnabstand

Unter normalen Umständen gilt: Je kleiner die Schwierigkeit, desto höher die Fehlerrate, und es wird im Allgemeinen empfohlen, mindestens 3 mil zu verwenden.

Serviceprozess

1. Beratung

16 Jahre Fokus auf Design und F&E-Fertigung von FPC-Flexleiterplatten, um Kunden personalisierte Lösungen, Designzeichnungen, Entwicklung neuer Produkte und verwandte technische Unterstützung anzubieten.

2. Angebot

Muster- oder Chargenpreisangebot für die gleiche Art von Technologie, Materialien, fortschrittliche Technologie, Preisnachlässe, um Kosten für Kunden erheblich zu sparen.

3. Professionell

Unser Unternehmen verfügt über fortschrittliche Geräte und Produktionstechnologien aus Deutschland, Japan, Taiwan und anderen Regionen, professionelle Produktion, Skalierung. Unsere Fabrik erstreckt sich über eine Fläche von fast 20.000 Quadratmetern, mit mehr als 800 Mitarbeitern und 50 erfahrenen technischen Kernkräften.

4. Design

Bieten Sie Kunden Lösungen zur Finalisierung einer Reihe internationaler Systemzertifizierungen, können Substratproduktion, Verdrahtung, Prinzipprüfung, Formen, Patch, Plug-in und offene Stahlmaschen-Einzellösung anbieten. 16 Jahre professionelles und technisches Niveau, würdig Ihrer Wahl und Ihres Vertrauens.

5. Mustererstellung

Wir sind spezialisiert auf FPC-Mustererstellung und kundenspezifische Dienstleistungen. Das Unternehmen verfügt über eine beschleunigte Produktionslinie, z. B. können doppelseitige Flexleiterplattenmuster innerhalb von 5-7 Tagen fertiggestellt werden.
