Beschreibung des Produkts:

Modell:HQ006

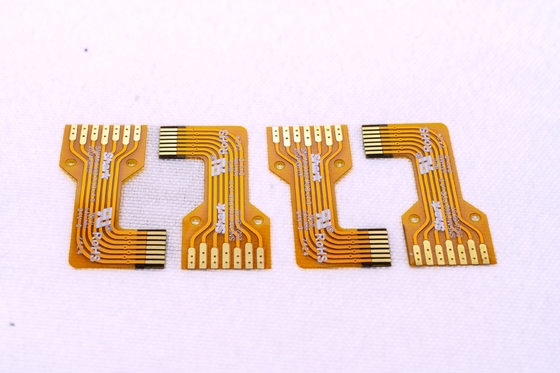

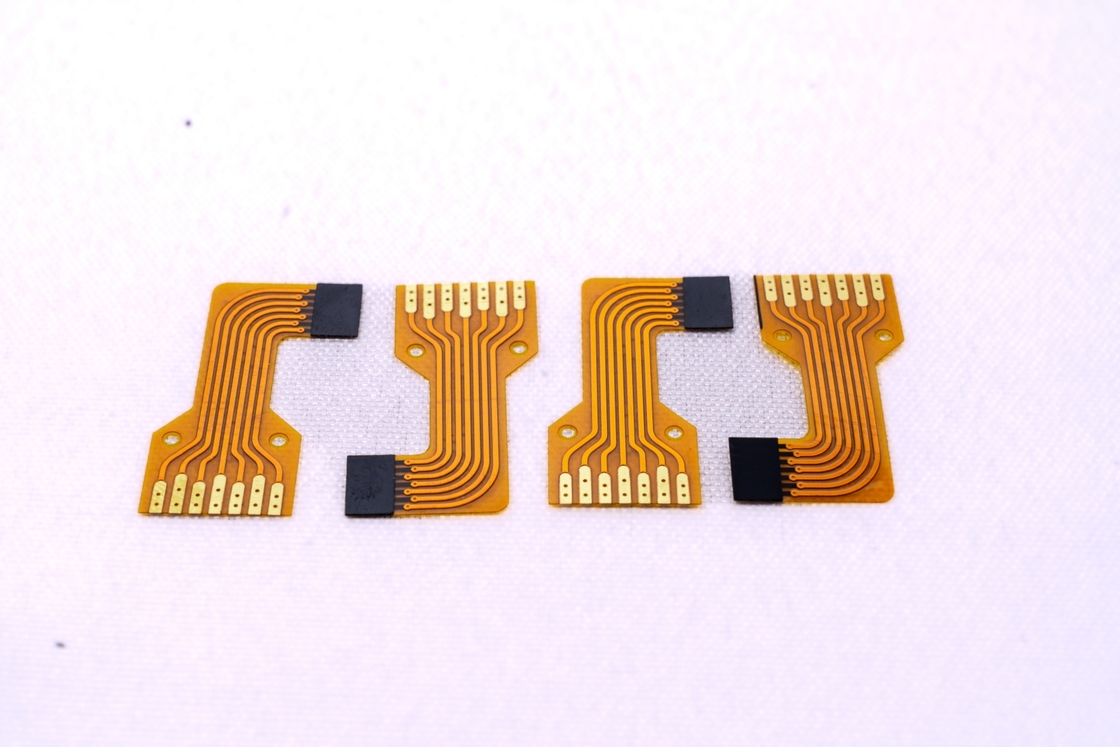

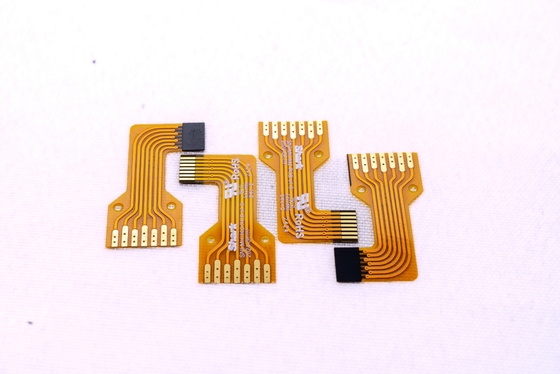

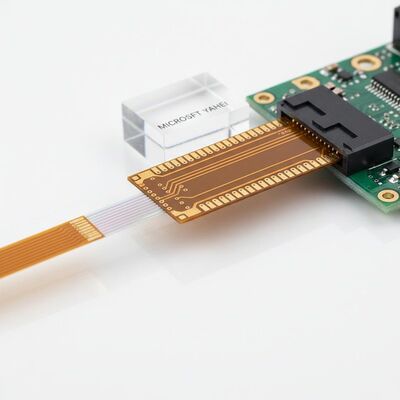

Name:Verbinden Sie das FPC-Band

Eigenschaften:

• Zwei-seitige gelbe Filmkonstruktion
• Vergoldete Oberfläche
• Hochwertiges Doppelschichtbrettdesign

Spezifikationen:

• Anpassungsfähig nach spezifischen Anforderungen (Zolldienstleistungen und Probenproduktion verfügbar)

FPC-Konstruktionsparameter:

1- Dimensionelle Präzision:

• Maximale Größe für Präzisions-FPC: 240 mm x 500 mm (Toleranz bis zu 250 mm x 500 mm)
• Mindestgröße: Keine Beschränkung
• Platte aus Rollmaterial: Höchstbreite 240 mm, Höchstlänge 100 m

2. Board-Layer-Optionen:

• Einlagige FPC: Ideal für einfache Schaltanwendungen wie industrielle Steuerung und elektronische Instrumente.
• Doppelseitiges FPC: verfügt über zwei Schichten Kupferfolie, die durch Löcher und leitfähige Wege vergrößert wird, was es für fortschrittliche Anwendungen in mobilen Geräten, Automobilinstrumenten,und ähnliche Erzeugnisse.

3. Lötmasken Farben:

• Auswahlmöglichkeiten: Gelb, Schwarz oder Weiß.
• Gelber Filmwird für die meisten Allzweckanwendungen (z. B. Kabelbaugruppen) empfohlen.
• Schwarzer Filmist üblicherweise in High-End- oder lichtempfindlichen Anwendungen (z. B. Automobil, mobile Geräte, LED-Displays) eingesetzt.
• Weiße Folieenthält eine zusätzliche reflektierende Beschichtung und ist ideal für Produkte geeignet, die eine Lichtreflexion erfordern (z. B. Leuchten, medizinische Geräte).

4. Kupferfolie Dicke:

• Präzision FPC:
  • Einzelplatten: 18 μm (0,5 oz) oder 35 μm (1 oz).
  • Doppelschichtplatte: 12 μm (0,33 oz), 18 μm (0,5 oz) oder 35 μm (1 oz).
• Standard-FPC:
  • Einheitliche Platte: 18 μm/25 μm/35 μm (1 oz)/50 μm.
  • Doppelschichtplatte: Möglichkeiten sind 18-25μm, 25-25μm, 35-35μm oder 35-70μm.

5. Mindestliniebreite/Abstand:

• Für Standardanwendungen wird ein Mindestwert von 3 ml empfohlen, um die Zuverlässigkeit zu gewährleisten und die Fehlerquote zu reduzieren.

Dienstleistungsprozess

1. Beratung und Gestaltung:

   • Mit mehr als 16 Jahren Erfahrung in FPC-Design, F&E und Fertigung bieten wir maßgeschneiderte Lösungen, detaillierte Entwurfszeichnungen und technische Unterstützung, um Ihre einzigartigen Anforderungen zu erfüllen.

2. Angebot und Probenahme:

   • Wir bieten wettbewerbsfähige Angebote für Proben oder Massenbestellungen mit fortschrittlichen Technologien und Materialien.

3. Erweiterte Produktionskapazitäten:

   • Ausgerüstet mit modernster Fertigungsanlage aus Deutschland, Japan und Taiwan.
   • Unsere 20.000 Quadratmeter große Fabrik beschäftigt mehr als 800 Fachkräfte, darunter 50 hochrangige technische Experten, die eine hohe Produktionseffizienz und Präzision gewährleisten.

4. Umfassendes Design und Ingenieurwesen:

   • Bereitstellung von End-to-End-Lösungen, einschließlich Substratproduktion, Verkabelungskonstruktion, Entwicklung von Prinzipien, Formenfertigung, Patching, Steckverbindung und Stahlnetzdienstleistungen.
   • Unsere Expertise wird durch zahlreiche internationale Zertifizierungen und langjährige Branchenerfahrung bestätigt.

5. Probenproduktion:

   • Spezialisiert auf die Herstellung von FPC-Proben mit schnellen Lieferzeiten: Doppelseitige Panelproben innerhalb von 5-7 Tagen fertiggestellt.

Diplome und Auszeichnungen

Anmerkung:
Alle Produktbilder sind authentische Darstellungen unserer Angebote.
Als vertrauenswürdiger Partner mit über 16 Jahren Erfahrung in der Branche sind wir auf die Bereitstellung hochwertiger kundenspezifischer FPC-Lösungen für verschiedene Anwendungen weltweit spezialisiert.
