Wie man eine FPC-Platine entwirft?

Wir sind professionelle Hersteller von flexiblen Leiterplatten (FPC), spezialisiert auf die Herstellung von FPC-Flex-Leiterplatten, HDI-Leiterplatten, SMD-LED-Lichtleisten, COB-LED-Leisten, Leiterplatten-Design, flexiblen LED-Bildschirmen, elektronischen Leiterplatten und Leiterplattenbestückung. Unsere Dienstleistungen umfassen Leiterplattenbestückung und mehr.

Produktbeschreibung:

• Produktmodell: HQ00512

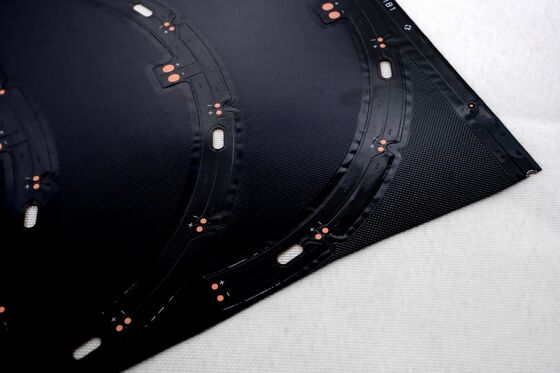

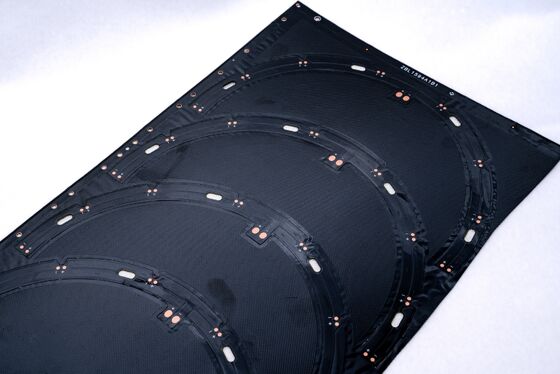

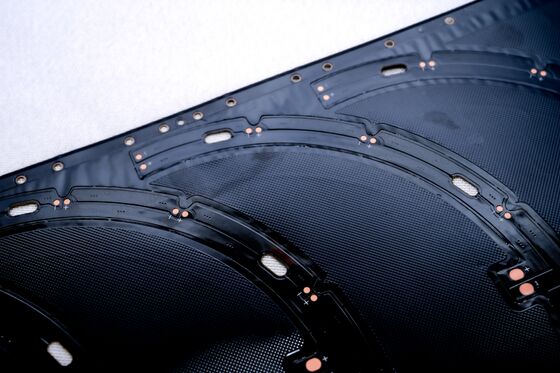

• Produktname: gebogene Platte
• Eigenschaften: Doppellagige Platine mit doppelseitiger Filmbeschichtung, weißes Basismaterial, schwarzer Text und OSP-Antioxidationsbehandlung.

Produktspezifikationen:

1. Anpassungsoptionen:
   Als Hersteller von flexiblen Leiterplatten und FPC-Platinen passen wir Materialien an, um spezifische Dickenanforderungen und Prozessbedürfnisse zu erfüllen. Wir bieten einseitige, doppelseitige und mehrlagige LED-Strip-FPCs für verschiedene Anwendungen an.

2. Flexibilität und Haltbarkeit:
   Unsere FPCs weisen eine ausgezeichnete Flexibilität und Biegefestigkeit auf. Jede Charge wird vor der Massenproduktion mit einem professionellen Biegetester rigoros getestet, um zehntausende von Biegezyklen ohne Ausfall zu gewährleisten.

FPC-Designparameter:

1. Abmessungen:

   • Präzisions-FPC: Maximale Größe: 240 mm x 500 mm (bis zu 250 mm x 500 mm), ohne Mindestgrößenbeschränkung.
   • Rollenmaterialplatine: Maximale Breite: 240 mm, maximale Länge: 100 Meter.

2. Anzahl der Lagen:

   • Einlagige Platinen sind einfach aufgebaut und ideal für industrielle Steuerungs- und elektronische Geräteanwendungen.
   • Doppelseitige Platinen verfügen über zwei Kupferschichten mit erhöhten Durchkontaktierungen, die leitfähige Pfade bilden, die für komplexe Schaltungen in Mobilgeräten, Automobilinstrumenten und ähnlichen Produkten geeignet sind.

3. Lötstopplackfarben:
   Optionen umfassen Gelb, Schwarz und Weiß.

   • Gelb wird für allgemeine Anwendungen empfohlen, wie z. B. Kabelprodukte.
   • Schwarz wird häufig in High-End- oder lichtabsorbierenden Produkten verwendet (z. B. Autos, Telefone, LED-Displays).
   • Weiß enthält eine zusätzliche reflektierende Beschichtung, wodurch es sich ideal für Beleuchtungskörper, LED-Displays, medizinische Ästhetik und ähnliche Anwendungen eignet, die Reflexion erfordern.

4. Kupferfoliendicke:

   • Präzisions-FPC-Einzelplatinen: 18 µm (0,5 oz) oder 35 µm (1 oz).
   • Präzisions-FPC-Doppellagenplatinen: 12 µm (0,33 oz), 18 µm (0,5 oz) oder 35 µm (1 oz).
   • Standard-FPC-Einzelplatinen: 18 µm/25 µm/35 µm (1 oz)/50 µm.
   • Standard-FPC-Doppellagenplatinen: Optionen umfassen 18-25 µm, 25-25 µm, 35-35 µm oder 35-70 µm.

5. Minimale Linienbreite/Abstand:
   Obwohl kleinere Abmessungen möglich sind, erhöhen sie das Defektrisiko. Es wird generell empfohlen, mindestens 3 mil für Linienbreite und Abstand zu verwenden.
