Doppelschichtige HDI-Leiterplatte mit vergoldeter Oberfläche und anpassbarem Design für Anwendungen mit hoher Dichte

Name: Doppelschichtige HDI-Leiterplatte mit vergoldeter Oberfläche und anpassbarem Design für Anwendungen mit hoher Dichte
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ00513
Availability: InStock

Markenbezeichnung:	HONGQI
Modellnummer:	HQ00513
MOQ:	1000PCS
Preis:	Verhandlungsfähig
Lieferzeit:	8-15 working days
Zahlungsbedingungen:	L/C,D/A,T/T

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Place of Origin:

GuangDong,China

Zertifizierung:

UL E477885 IATF16949 GB/T13485

Plattenstärke:

0,25 mm ± 0,05

Mechanische Steifigkeit:

Flexibel

LED-Typ:

SMD 2835

Smp:

Unterstützung

SMT und Dip:

Unterstützung

LED-Anzahl:

60pcs/m

Kupfer:

1 Unze

Verkaufsmaske:

Weiß

Anderer Dienst:

Unterstützung maßgeschneiderter Dienstleistungen

Marketingmethode:

Direktverkauf ab Werk

Grundmaterial:

Aluminium -Basislaminat

Wasserdicht:

Betriebstemperatur:

-20℃ bis 60℃

Dicke:

0,1 mm

Stromspannung:

12V

Packaging Details:

Packed with strong Paper cases

Supply Ability:

100000 Pieces per month

Hervorheben:

FPCB-Schaltplatten nach Maß

Flexible flache Kabel aus FPC

HDI-Leiterplatten

Beschreibung des Produkts

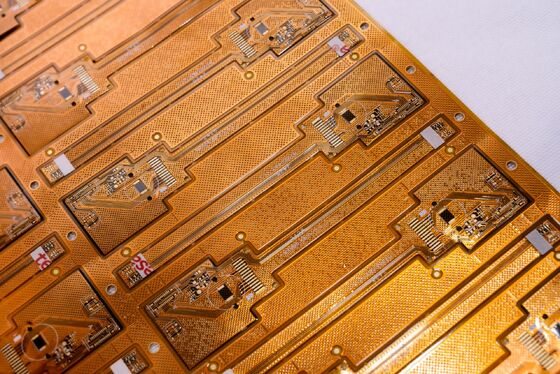

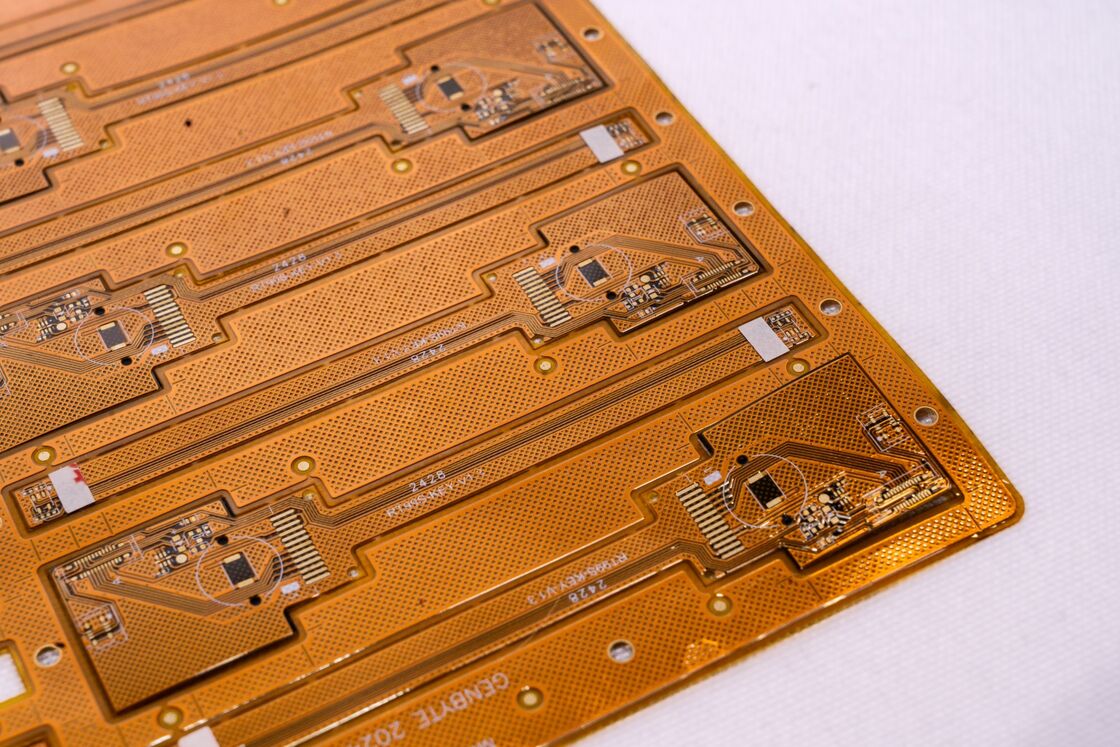

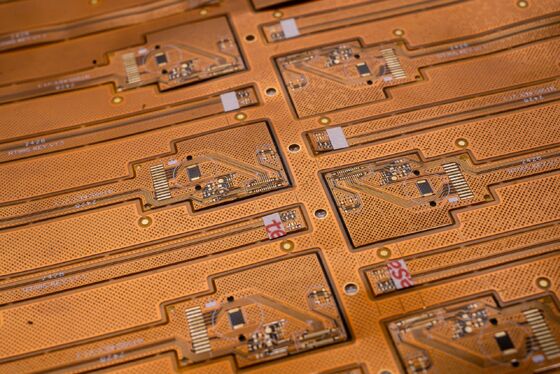

Bandverbundene flexible gedruckte Schaltung (FPC)

HDI-Leiterplatte mit hoher Dichte für die nahtlose Integration in elektronische Module und Kommunikationsgeräte.

Produktspezifikationen

Produktmodell: HQ00513
Produktname: Bandverbundene flexible gedruckte Schaltung (FPC)
Eigenschaften: Doppelseitiger gelber Lötstopplack, vergoldete Oberfläche, doppellagiger Platinenaufbau
Anpassbare Spezifikationen und Musterfertigung verfügbar

FPC-Designparameter

Maßangaben

Präzisions-FPC: Maximale Größe: 240*500 mm (Grenze: 250*500 mm); Mindestgröße: keine Einschränkung
Rollenmaterialplatte: Maximale Breite: 240 mm; maximale Länge: 100 Meter

Anzahl der Platinenschichten

Einschichtplatine: Einfache Struktur für industrielle Steuerungs- und elektronische Instrumente
Doppelschichtplatine: Zwei Kupferfolienschichten mit erhöhten Durchkontaktierungen für Mobiltelefone und Automobilinstrumente

Farboptionen für die Lötmaske

Gelb: Empfohlen für die meisten Produkte, einschließlich verschiedener Kabelanwendungen
Schwarz: Für hochwertige oder lichtabsorbierende Produkte wie Autos und Mobiltelefone
Weiß: Mit zusätzlicher weißer Beschichtung für Beleuchtungskörper und medizinische Ästhetikgeräte

Dicke der Kupferfolie

Board-Typ	Anzahl der Ebenen	Dickenoptionen
Präzisions-FPC	Einschichtig	18 μm (0,5 oz) oder 35 μm (1 oz)
Präzisions-FPC	Doppelschichtig	12 μm (0,33 oz), 18 μm (0,5 oz) oder 35 μm (1 oz)
Gewöhnlicher FPC	Einschichtig	18 μm, 25 μm, 35 μm (1 oz) oder 50 μm
Gewöhnlicher FPC	Doppelschichtig	18–25 μm, 25–25 μm, 35–35 μm oder 35–70 μm

Mindestlinienbreite/Zeilenabstand

Empfohlenes Minimum von 3 mil für optimale Fertigungseffizienz und Qualität.

Professioneller Serviceprozess

Beratung und technischer Support

16 Jahre Erfahrung im FPC-Design mit personalisierten Lösungen, Designzeichnungen und Unterstützung bei der Entwicklung neuer Produkte.

Wettbewerbsfähiges Angebot

Konsistente Technologie, hochwertige Materialien und fortschrittliche Prozesse mit kostengünstigen Preisen für Muster und Serienbestellungen.

Professionelle Produktionskapazität

Fortschrittliche Ausrüstung aus Deutschland, Japan und Taiwan. Die Fabrik erstreckt sich über 20.000 Quadratmeter und beschäftigt mehr als 800 Mitarbeiter und 50 hochrangige technische Experten.

Integrierter Designservice

Dienstleistungen aus einer Hand, einschließlich Substratproduktion, Verdrahtungsdesign, Schaltplandesign, Formenbau, SMT, DIP und Schablonenfertigung mit internationalen Zertifizierungen.

Musterherstellung

Spezialisierte FPC-Musteranpassung mit beschleunigter Produktion – doppellagige flexible Leiterplattenmuster werden innerhalb von 5–7 Tagen fertiggestellt.

Zertifikate und Ehrungen

Doppelschichtige HDI-Leiterplatte mit vergoldeter Oberfläche und anpassbarem Design für Anwendungen mit hoher Dichte 3

Notiz:Alle Bilder sind authentisch. Aufgrund von Beleuchtung, Aufnahmewinkeln und Unterschieden in der Bildschirmauflösung kann es zu leichten Farbabweichungen kommen.

Über GongDong HongQi:Professioneller chinesischer Leiterplattenhersteller mit 16 Jahren Erfahrung. Jährlich aktualisierte Produkte mit spezialisierten FPC-Musterfertigungs- und Anpassungsdiensten. Kontaktieren Sie uns für professionelle Lösungen und Dienstleistungen aus einer Hand, einschließlich Substratproduktion, Verdrahtungsdesign, Schaltplandesign, Formenbau, SMT und DIP.

„
