FPC Beschreibung:

FPC-Modell:HQ00537

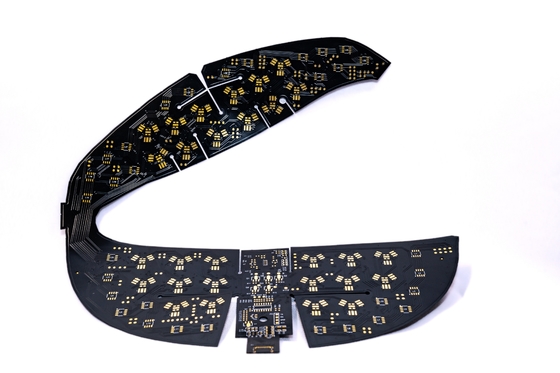

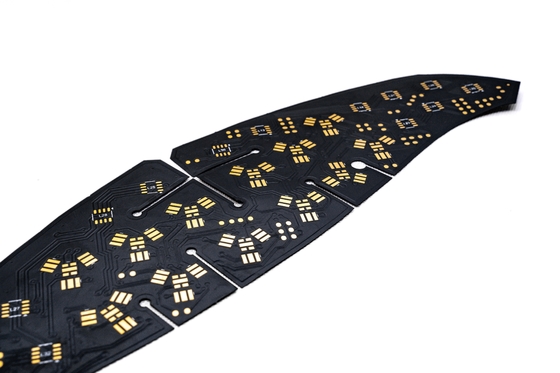

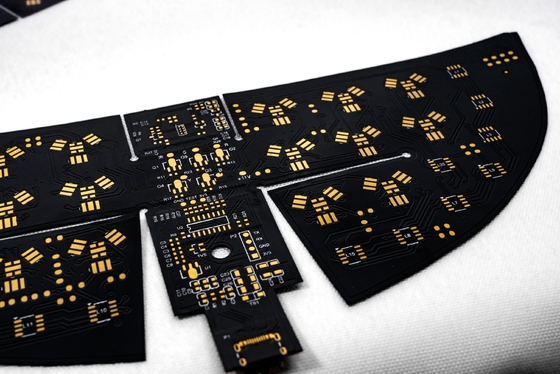

FPC-Name: Infrarot-Gesundheits-FPC
FPC-Eigenschaften: Doppelschichtplatine, doppelseitige Filmbeschichtung, Whiteboard, schwarzer Text, OSP-Antioxidans

FPC-Spezifikationen:

1. Je nach Ihren Bedürfnissen können Sie unterschiedliche Materialstärken und Prozessanforderungen anpassen.Infrarot-Gesundheits-FPC und andere LED-flexible Maskenplatinen, ein- und doppelseitige Mehrschichtverdrahtung.

2. Gute Flexibilität und Biegefestigkeit

Die Fabrik verfügt über einen professionellen Biegetester, jedes Materialcharge durchläuft

Zehntausende von Biegetests vor der Massenproduktion.

FPC-Designparameter Übersicht

1. Abmessungen

   • Präzisions-FPC: Maximale Größe 240 mm x 500 mm mit einer maximal zulässigen Grenze von 250 mm x 500 mm.
   • Rollenmaterialplatine: Maximale Breite 240 mm und maximale Länge 100 Meter.

2. Anzahl der Schichten

   • Einzelschichtplatinen: Einfache Struktur, ideal für industrielle Steuerungen und elektronische Instrumente mit einfacher Schaltung.
   • Doppelschichtplatinen: Verfügen über zwei Kupferfolien, erhöhte Vias und eignen sich für Anwendungen in Mobiltelefonen und Automobilinstrumenten.

3. Optionen für Lötstopplackfarben

   • Gelb: Empfohlen für die meisten Produkte, einschließlich verschiedener Kabelprodukte.
   • Schwarz: Wird häufig in High-End- oder lichtempfindlichen Anwendungen wie Autos, Mobiltelefonen, LED-Displays usw. verwendet.
   • Weiß: Enthält eine zusätzliche weiße Beschichtung, ideal für Produkte, die Reflexion erfordern, wie z. B. Beleuchtungskörper und medizinische Schönheitsgeräte.

4. Optionen für die Kupferfoliendicke

   • Präzisions-FPC-Einzelplatine: 18 um (0,5 oz) oder 35 um (1 oz).
   • Präzisions-FPC-Doppelschichtplatine: 12 um (0,33 oz), 18 um (0,5 oz) oder 35 um (1 oz).
   • Gewöhnliche FPC-Einzelplatine: Optionen umfassen 18 um/25 um/35 um (1 oz) oder 50 um.
   • Gewöhnliche FPC-Doppelschichtplatine: Die Auswahlmöglichkeiten sind 18-25 um, 25-25 um, 35-35 um oder 35-70 um.

5. Minimale Linienbreite/Abstand

   • Empfohlenes Minimum von 3 mil, um die Herstellungsschwierigkeiten und die Fehlerrate zu reduzieren.

Zertifikate und Auszeichnungen

Bitte beachten Sie:

Alle Fotos auf dieser Website sind echt. Aufgrund von Änderungen der Beleuchtung, des Aufnahmewinkels und der Bildschirmauflösung kann das von Ihnen gesehene Bild einen gewissen Grad an Farbabweichung aufweisen. GongDong HongQi ist ein professioneller Leiterplattenhersteller mit 16 Jahren Geschichte in China. Unsere Produkte werden jedes Jahr aktualisiert und verbessert und wir sind spezialisiert auf alle Arten von FPC-Musterherstellung und Anpassungsdienstleistungen. Wenn Sie an unseren Produkten interessiert sind, teilen Sie uns bitte Ihre Anforderungen mit, wir helfen Ihnen, professionelle Lösungen, Substratproduktion, Verdrahtung, Prinzipdesign, Form, Patch, Plug-in und andere One-Stop-Service zu bieten.

Bitte kontaktieren Sie uns online oder per E-Mail,und wir werden Ihnen einen persönlichen Service von unserem professionellen Verkaufsteam bieten.Vielen Dank für Ihre Zeit.
