Wie entwirft man eine Leiterplatte?

Wir sind professionelle Hersteller von flexiblen Leiterplatten, können FPC-Flexible-Leiterplatten, FPC-Flexible-Leiterplatten, HDI-Leiterplatten, SMD-LED-Streifen, COB-LED-Streifen, PCB-Board-Design, flexible LED-Bildschirme, elektronische PCBs, Leiterplattenbestückung, Leiterplattenbestückung und so weiter anbieten.

Flexible Pcb Manufactur Double Layer Fpc Board Assembly Flexible Pcb For Led Strip

Produktbeschreibung:

Produktmodell: HQ018

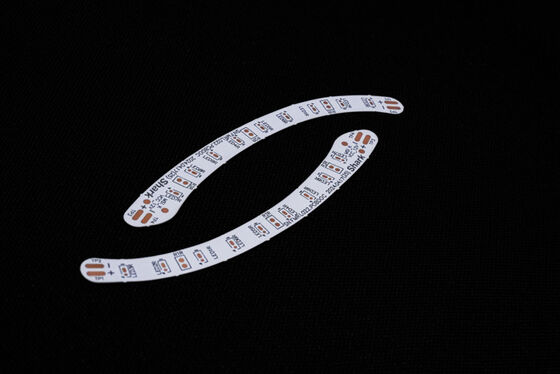

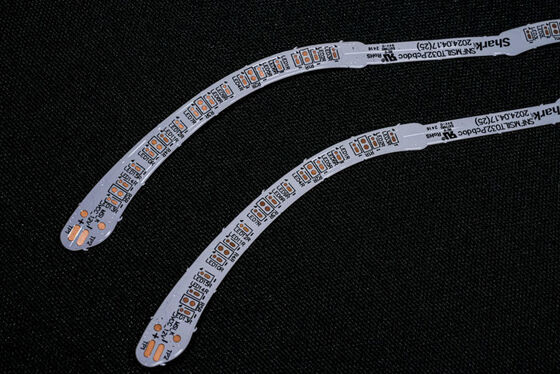

Produktname: Panel Lights Board
Produktmerkmale: Doppellagige Platine, doppelseitige Filmbeschichtung, weißes Brett, schwarzer Text, OSP-Antioxidans

Produktspezifikationen:

1. Wir sind der Hersteller von flexiblen Leiterplatten und FPCs. Nach Ihren Bedürfnissen können wir verschiedene Materialstärken und Prozessanforderungen für bunte LED-Streifen-FPCs und andere flexible LED-Leiterplatten mit einseitiger, doppelseitiger und mehrlagiger Ausführung anpassen.

2. Gute Flexibilität und Biegefestigkeit

Die Fabrik verfügt über einen professionellen Biegetester, jede Charge von Materialien durchläuft zehntausende von Biegetests vor der Massenproduktion.

FPC-Designparameter

Haupttechnische Parameter:

1. Über Abmessungen:

Präzisions-FPC: Die maximale Größe beträgt 240 x 500 mm (Grenze 250 x 500 mm), und es gibt keine Begrenzung für die Mindestgröße. Rollenmaterialplatine: maximale Breite 240 mm, maximale Länge 100 Meter.

2. Anzahl der Lagen auf der Platine

• Die einlagige Platinenstruktur ist einfach und wird im Allgemeinen in der industriellen Steuerung, elektronischen Instrumenten und anderen Bereichen mit relativ einfachen Schaltungen verwendet.
• Im Vergleich zu einlagigen FPCs haben doppelseitige Platinen zwei Kupferschichten, erhöhte Vias und gebildete leitende Bahnen. Sie werden im Allgemeinen in Mobiltelefonen, Automobilinstrumenten und anderen Produkten verwendet.

3. Lötstopplackfarbe

Die Lötstopplackfarben von FPCs sind Gelb, Schwarz und Weiß. Es wird Gelb empfohlen, gelber Film ist für die überwiegende Mehrheit der Produkte geeignet, wie z. B. verschiedene Kabelprodukte. Schwarzer Film wird häufig in High-End- oder lichtabsorbierenden Produkten verwendet, wie z. B. Autos, Mobiltelefone, LED-Anzeigen usw. Weißer Film hat im Vergleich zu gelbem Film eine zusätzliche weiße Beschichtung und wird oft in Produkten verwendet, die Reflexion erfordern, wie z. B. Beleuchtungskörper, LED-Anzeigen, medizinische Schönheitsprodukte usw.

4. Dicke der Kupferschicht

• Präzisions-FPC-Einzellplatine Optionen umfassen 18 µm (0,5 oz) und 35 µm (1 oz);
• Die Präzisions-FPC-Doppellagenplatine kann aus 12 µm (0,33 oz), 18 µm (0,5 oz) und 35 µm (1 oz) ausgewählt werden.
• Gewöhnliche FPC-Einzellplatine kann 18 µm/25 µm/35 µm (1 oz)/50 µm wählen;
• Gewöhnliche FPC-Doppellagenplatinen können aus 18-25 µm, 25-25 µm, 35-35 µm oder 35-70 µm ausgewählt werden.

5. Minimale Leiterbahnbreite/Leiterbahnabstand

Unter normalen Umständen gilt: Je kleiner die Schwierigkeit, desto höher die Fehlerrate, und es wird im Allgemeinen empfohlen, mindestens 3 mil zu verwenden.

Serviceprozess

1. Beratung
   16 Jahre Fokus auf FPC-Flexible-Leiterplattendesign und F&E-Fertigung, um Kunden personalisierte Lösungen, Designzeichnungen, Entwicklung neuer Produkte und verwandte technische Unterstützung anzubieten.
2. Angebot
   Angebot für Muster oder Chargen der gleichen Art von Technologie, Materialien, fortschrittliche Technologie, Preisnachlässe, um den Kunden Kosten erheblich zu sparen.
3. Professionell
   Unser Unternehmen verfügt über fortschrittliche Ausrüstung und Produktionstechnologie aus Deutschland, Japan, Taiwan und anderen Regionen, professionelle Produktion, Skalierung. Unsere Fabrik erstreckt sich über eine Fläche von fast 20.000 Quadratmetern, mit mehr als 800 Mitarbeitern und 50 erfahrenen technischen Kernkräften.
4. Design
   Bieten Sie Kunden Lösungen zur Finalisierung einer Reihe internationaler Systemzertifizierungen, können Substratproduktion, Verdrahtung, Prinzipplanung, Formen, Patch, Plug-in und offene Stahlgitter-Ein-Stop-Service anbieten, 16 Jahre professionelle und technische Kompetenz, Ihrer Wahl und Ihrem Vertrauen würdig.
5. Musterfertigung
   Wir sind spezialisiert auf FPC-Musterfertigung und kundenspezifische Dienstleistungen, das Unternehmen verfügt über eine beschleunigte Produktionslinie, wie z. B.: flexible Leiterplatten-Doppelplattenmuster können innerhalb von 5-7 Tagen fertiggestellt werden.

Zertifikate und Auszeichnungen

Bitte beachten Sie:

Alle Fotos auf dieser Website sind echt. Aufgrund von Änderungen bei der Beleuchtung und der Anzeigeauflösung kann das von Ihnen gesehene Bild einen gewissen Grad an chromatischen Aberrationen aufweisen. GongDong HongQi ist ein professioneller Leiterplattenhersteller mit 16-jähriger Geschichte in China. Unsere Produkte werden jedes Jahr aktualisiert und aufgerüstet. Wir sind spezialisiert auf alle Arten von FPC-Musterfertigung und kundenspezifischen Dienstleistungen. Wenn Sie an unseren Produkten interessiert sind, teilen Sie uns bitte Ihre Anforderungen mit, wir helfen Ihnen, professionelle Lösungen, Substratproduktion, Verdrahtung, Prinzipplanung, Formen, Patch, Plug-in und andere Ein-Stop-Services anzubieten.

Bitte kontaktieren Sie uns online oder per E-Mail, und wir werden Ihnen einen Eins-zu-Eins-Service von unserem professionellen Vertriebsteam anbieten. Vielen Dank für Ihre Zeit.
