Wie entwirft man ein FPC-Board?

Wir sind professionell flexibler Hersteller von Leiterplatten, können FPC flexibler Leiterplatte, FPC flexibler Leiterplatte, HDI-Leiterplatte, SMD LED-Lichtstreifen, COB LED-Streifen,Konstruktion von FPC-Platten,flexibler LED-Display-Bildschirm,elektronische Leiterplatte,Druckschaltungsanlage,Leiterplattenanlage,Hausmaske Schönheitsinstrument und Haarwuchsgerät Leiterplatte und so weiter.

Beschreibung der FPC:

FPC-ModellHQ050

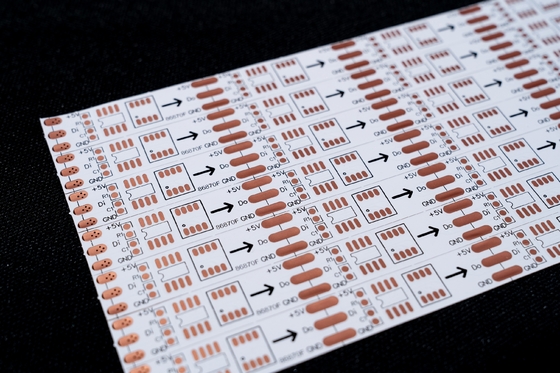

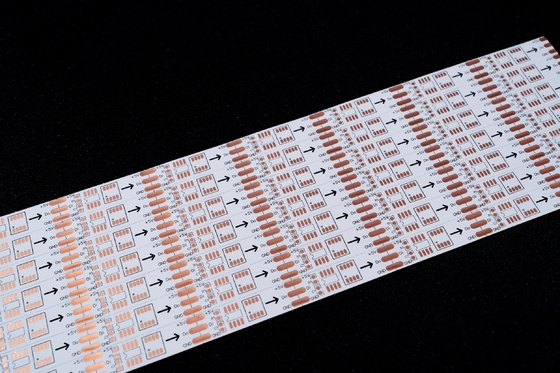

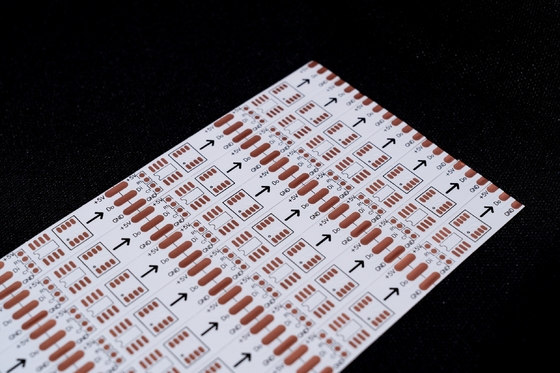

FPC-Name: 5050RGB LED-Streifenbrett
Eigenschaften der FPC:Doppelschichtplatte, doppelseitige Filmbeschichtung, Whiteboard, schwarzer Text, OSP-Antioxidans

I. Haupttechnische Parameter
(1) Abmessungsparameter
Die maximale Größe von Präzisions-FPC beträgt 240 mm × 500 mm (mit einer Grenze von 250 mm × 500 mm) und die Mindestgröße ist unbeschränkt.Die maximale Breite beträgt 240 mm und die maximale Länge kann 100 Meter erreichen.. Dieser Größenbereich kann den Produktionsbedarf verschiedener FPC-Produkte, einschließlich FPC-LED-Bandplatten, decken.Sie haben hohe Anforderungen an Größenflexibilität, und die Größeneigenschaften von Präzisions-FPC machen es dafür gut geeignet.
(2) Anzahl der Schichten des Boards
Einlagekarton: Es hat eine einfache Struktur mit nur einer Schicht Kupferfolie und einem einzigen leitfähigen Weg.Es ist auf Bereiche mit relativ einfachen Schaltungen wie industrielle Steuerung und elektronische Instrumente anwendbar.In einigen einfachen FPC-LED-Stripe-Boards kann das einlagige Board, wenn das Schaltkreisdesign einfach ist, auch die grundlegenden leitfähigen Anforderungen erfüllen.
Doppelschichtplatte: Im Vergleich zum Einschicht-FPC besteht das Doppelschichtplatte aus zwei Schichten Kupferfolie.Es wird weit verbreitet in Produkten wie Mobiltelefonen und Automobilinstrumenten verwendet, und ist auch eine übliche Struktur für FPC-LED-Bandplatten.Doppelschichtplatten können die Verbindung von Schaltkreisen und die Signalübertragung effizienter realisieren- Ich weiß.
(3) Lötmaskenfarbe
Die Lötmaskenfarben von FPC umfassen vor allem Gelb, Schwarz und Weiß, die jeweils für verschiedene Szenarien geeignet sind:
Gelbe Lötmaske: Sie ist auf die meisten FPC-Produkte wie verschiedene Kabelprodukte anwendbar.
Schwarze Schweißmaske: Sie wird häufig in hochwertigen FPC-Produkten oder solchen, die eine Lichtabsorption erfordern, wie z. B. Automobilelektronik, Mobiltelefonkomponenten und FPC-LED-Streifenboards verwendet.Bei Anzeigenszenarien von FPC-LED-Bandplatten, kann die schwarze Lötmaske die Lichtreflexionsstörungen reduzieren und den Anzeigeeffekt verbessern.
Weiße Lötmaske: Im Vergleich zur gelben hat sie eine zusätzliche weiße Beschichtung mit guter Lichtreflektivität.zum Beispiel BeleuchtungsanlagenBei FPC-LED-Streifenplatten ist die weiße Lötmaske eine ideale Wahl, wenn es notwendig ist, die Auslastungsrate von LED-Licht zu erhöhen.
(4) Kupferfolie Dicke
Die Auswahl der Kupferfoliendicke für verschiedene FPC-Typen erfolgt wie folgt:
Präzision FPC: Für einlagige Platten sind 18μm (0,5oz) und 35μm (1oz) optional; für doppellagige Platten sind 12μm (0,33oz), 18μm (0,5oz) und 35μm (1oz) erhältlich.
Normaler FPC: Für einlagige Platten können 18μm, 25μm, 35μm (1oz) und 50μm ausgewählt werden; für doppellagige Platten sind 18 - 25μm, 25 - 25μm, 35 - 35μm und 35 - 70μm optional.
FPC-LED-Bandplatten wählen oft 18 μm oder 35 μm Kupferfolie, um Leitfähigkeit und Flexibilität auszugleichen.Während die 35μm Kupferfolie mehr Vorteile in Hochstrom-Szenarien hat- Ich weiß.
(5) Spezifikationen für die Kupferfolie
Präzision FPC: Einfach Schichtplatten können 18μm (0,5oz) und 35μm (1oz) auswählen; Doppelschichtplatten können 12μm (0,33oz), 18μm (0,5oz) und 35μm (1oz) auswählen.
Gewöhnliche FPC: Einlagebänder haben Optionen von 18μm, 25μm, 35μm (1oz) und 50μm; doppellagebänder können 18 - 25μm, 25 - 25μm, 35 - 35μm und 35 - 70μm sein.
Bei der Auswahl der Kupferfoliendicke für FPC-LED-Bandplatten sollten die aktuellen Belastungs- und Flexibilitätsanforderungen berücksichtigt werden.für hochleistungsfähige, 35 μm und mehr, kann Kupferfolie die leitfähige Stabilität besser gewährleisten.
(6) Mindestliniebreite/Abstand
Je kleiner die Leitungshöhe und der Abstand, desto schwieriger ist die FPC-Produktion und desto höher ist die Fehlerquote.Es wird allgemein empfohlen, dass die Mindestliniebreite/der Abstand nicht kleiner als 3 mm sein sollte.Dieser Parameter ist besonders wichtig für FPC-LED-Bandplatten.Die präzise Steuerung der Leitungsbreite und des Abstands in FPC-LED-Bandplatten beeinflusst aufgrund ihrer dichten Schaltkreise direkt ihre leitfähige Leistung und Lebensdauer- Ich weiß.
II. Dienstleistungsprozess
(1) Beratungsdienstleistungen
Mit 16 Jahren Fokus auf Design, Forschung und Entwicklung und Herstellung von FPC- und FPC-LED-Bandplatten können wir Kunden personalisierte Lösungen bieten, einschließlich der Optimierung von Entwurfszeichnungen,Leitlinien für die Entwicklung neuer Produkte und entsprechende technische Unterstützung, die Kunden bei der Lösung technischer Probleme bei der Anwendung von FPC- und FPC-LED-Bandplatten unterstützen.
(2) Angebot Dienstleistungen
Wir bieten Angebote für Proben oder Massenbestellungen von FPC- und FPC-LED-Streifenboards mit ähnlichen Technologien und Materialien.Wir erzielen Preisvorteile und reduzieren die Kosten für die Kunden erheblich- Ich weiß.
(3) Berufliche Stärke
Das Unternehmen verfügt über fortschrittliche Produktionsanlagen und -technologien aus Deutschland, Japan, Taiwan, China und anderen Regionen.die professionelle und groß angelegte Produktion von FPC- und FPC-LED-Bandplatten realisierenDie Fabrik umfasst eine Fläche von fast 20.000 Quadratmetern, mit mehr als 800 Mitarbeitern und 50 leitenden technischen Mitarbeitern.zur Gewährleistung der qualitativ hochwertigen Herstellung von FPC- und FPC-LED-Bandplatten- Ich weiß.
(4) Konstruktionsdienstleistungen
Wir können unseren Kunden vollständige Prozesslösungen für FPC- und FPC-LED-Streifenboards anbieten.Wir decken einmalige Dienstleistungen wie die Substratproduktion ab., Drahtentwicklung, Prinzipentwicklung, Formenentwicklung, Patch-, Plug-in- und Stahlnetzproduktion.Wir gewährleisten eine zuverlässige Designunterstützung für FPC- und FPC-LED-Bandplatten- Ich weiß.
(5) Prototypenentwicklung
Wir sind spezialisiert auf die Prototyping und Anpassung von FPC- und FPC-LED-Bandplatten, die mit einer beschleunigten Produktionslinie ausgestattet sind.Prototypen von FPC-Doppelschichtplatten (einschließlich FPC-LED-Streifenplatten mit Doppelschichtplatten) können innerhalb von 5-7 Tagen fertiggestellt werden- Ich weiß.
Hinweis: Alle Bilder auf dieser Webseite wurden vor Ort aufgenommen. Aufgrund von Unterschieden in Licht, Schießwinkel und Bildschirmauflösung können visuelle Farbunterschiede auftreten.Als professioneller Leiterplattenhersteller mit 16 Jahren Erfahrung in China, GongDong HongQi aktualisiert und verbessert jedes Jahr Produkte wie FPC- und FPC-LED-Streifenplatten und konzentriert sich auf verschiedene FPC-Prototypen- und Anpassungsdienste.Wenn Sie FPC- oder FPC-LED-Bandplatten benötigen, können Sie uns Ihre spezifischen Anforderungen mitteilen, und wir werden Ihnen professionelle Lösungen und One-Stop-Services anbieten, einschließlich der Substratproduktion und des Drahtentwurfs.Willkommen, um online zu konsultieren oder uns per E-Mail zu kontaktieren, und unser professionelles Verkaufsteam wird Ihnen einen persönlichen Service bieten.
